無線、有線兼頂規！Wi-Fi 6 搭配 5Gbps 有線網路，Netgear Nighthawk AX12 RAX120 帶來更優質收訊與傳輸效率

（本文同步發表於 T 客邦）

對於現代人來說，網路已經是生活中不可或缺的必備資源，隨著網路速度不段提升，也大大改變了我們的生活，以行動網路來說，4G 的出現，讓影音串流媒體取代了過去的實體光碟，而今年正式進入 5G 商轉的時代，也將帶動更多行動連網的相關應用。除了 5G，大家所熟知的「Wi-Fi」無線網路，在今年也有了重大的突破－全新第六代的 Wi-Fi 6 產品正式進入市場。

相較於前一個世代的 Wi-Fi 規格－ 802.11ac，第六代的 802.11ax 是為更高密度網路連線而生的規格，除了可將網容量提高至 4 倍，更可同時支援 2.4GHz 與 5GHz 頻段，也帶來「完整版」的 MU-MIMO 多重輸出技術，兼具下載與上傳資料流的支援，更能透過 OFDMA 技術達到頻寬應用最佳化的效果。

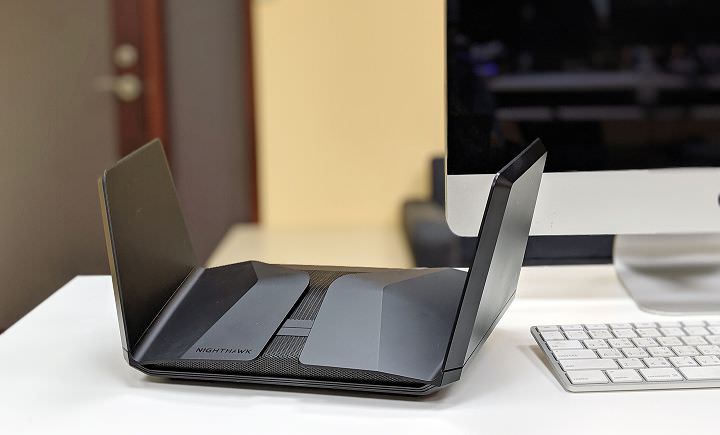

圖：造型獨特的 Netgear NightHawk AX12 RAX120 採用新世代的 Wi-Fi 6 規格，有線網路也提供最高 5 Gbps 的傳輸規格。

Wi-Fi 6 到底是什麼？真的更具優勢？

過去大家熟悉的 Wi-Fi 規格，多半以 IEEE 電機電子工程師學會所制定的 802.11 搭配後綴字母來辨識，像是過去單頻時代的 802.11a/b/g/n，以及雙頻網路的 802.11ac，不過自去年起，Wi-Fi 聯盟就宣佈將直接以「世代」作為 Wi-Fi 規格辨別的名稱，像是 802.11n 就是「Wi-Fi 4」，802.11ac 則為「Wi-Fi 5」，至於更高規格的 802.11ax 就是「Wi-Fi 6」。

相較於前一代，Wi-Fi 6 最大的差異就是增加了每一個資料流的速率，且同步支援 2.4GHz 與 5GHz 兩個頻段，並支援 8 個空間流的傳輸能力，並且也支援 MU-MIMO 功能，且同時支援下載與上載兩個資料方向，並提供最多 8 個裝置的支援能力，效率均比上一代提升 2倍之多。

此外，Wi-Fi 6 也全新加入了 OFDMA（正交分頻多工存取）技術，能做到在單一串流中傳輸出種網路應用的資料封包，並依據應用類型自動調整頻寬資源，進而提升頻譜資源利用效率，進而降低了延遲等待的時間。

目前在市面上各家大廠都已經推出了支援全新 Wi-Fi 6 規格的無線路由器，而北美知名的網通設備品牌 Netgear 也在今年正式推出旗艦機種 Netgear NightHawk AX12 RAX120，相較於去年所推出的 AX8 RAX80，規格更為強大的 AX12 RAX120 在相同的機翼式天線中設置了更多的 8 天線，因此能大幅提升無線網路覆蓋的範圍，讓收訊效果更為提升，並採用 Qualcomm 64 位元 2.2 GHz 四核心處理器，更強大的運算能力也能確保在 4K 高畫質影像串流，或是在進行連線遊戲時的流暢度與穩定性。

除此之外，AX12 RAX120 更是 Netgear 首款採用最大 5Gbps 傳速速度的 Multi-giga Lan 埠的無線路由器，並與 AX8 RAX80 一樣具備雙埠鏈路聚合為 2Gbps 頻寬的功能，在有線網路方面的傳輸效果也同樣不俗。

Netgear NightHawk AX12 RAX120 產品特色一覽

支援最新 WiFi 6 (802.11ax)，可相容於 802.11a/b/g/n/ac
可比 WiFi 5 旗艦路由器更大幅提升25%的無線傳輸頻寬
提升 50 % 的 5G Wi-Fi 傳輸距離
具備 12 個 WiFi 空間串流，可以同時傳輸多台設備有效降低上網等待延遲感
可傳輸 4K 超高解析度影片，下載大型檔案並連接更多的智慧家庭無線設備
支援上行/下行OFDMA技術
提供 1 個 5G / 2.5G / 1G Multi-Giga Lan 埠與 1 組 LACP
支援1024 QAM、201/40/80/80+80 載波頻寬
台灣公司貨，三年保固

開箱與外觀特色介紹

Netgear NightHawk AX12 RAX120 在外觀設計上，擁有極高的辨識度，尤其是採用如同隱影戰機一般科技感十足的「機翼式」設計，更是不同於一般高階無線路由器多天線的「多足式」造型，而且這樣的設計其實不只是耍帥，雙邊各內藏 4 根高性能天線、並經過最優化角度計算的佈局，可以達到最佳的網路覆蓋效果，對使用者來說，也不需要再手動調整。

除此之外，AX12 RAX120 在機身中也提供了數量充足的連接埠，除了網際網路接口，更提供了一組支援 5G / 2.5G / 1Gbps 速度的「Multi-Gaga Lan」，可依照使用者需求來進行網路設備的連結，獲得最佳化的傳輸效率；此外機身中也內建四組 GbE Lan 埠，其中兩組更能透過鏈路聚合合併頻寬，可支援像是 NAS 或是其他網通設備，提供更充足的傳輸頻寬。

圖：Netgear NightHawk AX12 RAX120 的外盒正面，可看到產品實機照與主打的重點特色。

圖：外盒背面，列出了包括最高 12 個 Wi-Fi 空間流、內建 8 支高性能天線、採用 2.2 GHz 四核心處理器，以及最高 5Gbps 的 Multi-Giga Lan 埠…等主打功能。

圖：盒內物品一覽，除了 AX12 RAX120 本體，也提供了供電器、扁線的 Cat.5e 網路線與說明文件。

圖：搭配的 60W 變壓器，體積相當小巧。

圖：AX12 RAX120 的主機本體如產品系列之名「Night Hawk 夜鷹」採全黑色系的外觀設計，此次產品最大的特色就是左右兩邊的機翼式天線，透過鉸鏈式設計做到可折疊收納的功能。

圖：AX12 RAX120 的天線展開後的樣子，看起來就如同隱形戰機一般充滿科技感。

圖：機身頂部可看到與霧面外殼不同的亮面處理 LOGO，並配置了 WPS 按鈕與 Wi-Fi 功能啟閉開關。

圖：機身頂部上側的網狀通風孔，可看到設置的一組風扇，上方也有一排指示燈號。

圖：AX12 RAX120 的天線雖然看似只有左右「兩片」，但實際上每一側都內藏了 4 組高性能天線，透過不同角度的佈局，來達到全方位無死角的收訊效果。

圖：天線收折的轉軸處採用更堅固耐用的金屬材質，在收納時將天線稍微向上拉即可向內收折。

圖：AX12 RAX120 的連結埠與按鈕都集中於機身後側，由右至左分別為電源接口、電源鈕、兩個USB 3.0 埠、一個 Multi-Giga LAN / WAN 埠（支援 5Gbps / 2.5 Gbps / 1 Gbps 速度）、一個 WAN 埠、四個 GbE LAN 埠（其中第 1、2 埠支援鏈路聚合）、一個 LED 燈開關。

圖：AX12 RAX120 的機身底部可看到四個邊角都設置有止滑墊，並留有散熱孔，上方的貼紙標示了預設的 Wi-Fi SSID 密碼與網頁後台密碼。

初始化設定：手機就能輕鬆搞定

除了傳統透過網頁介面進行初始化設定，AX12 RAX120 也能透過專屬的「Nighthawk App」，由手機端來完成路由器的設定，並能支接以手機進行設備狀態的監控以及功能上的設定。

圖：連接電源與網路線，開機後即可透過機身上側的燈號確認 AX12 RAX120 運作的狀況。

圖：接下來我們直接透過手機來進行 AX12 RAX120 的初始化，可先下載 Nighthawk App 並登入帳戶。

圖：透過畫面的指示，選擇安裝新的路由器。

圖：依照畫面的指示，以手機拍攝裝置 QRCode 或是直接連結到預設 SSID 的方式，進行 AX12 RAX120 的初始化設定。

圖：初始設定時，我們可修改 AX12 RAX120 預設的 SSID 與連線密碼，並建立管理密碼復原所需要的兩組安全問題。

圖：接下來系統會自動進行初始化，完成設定後畫面也會有提示訊息。

圖：設置完成後，即可看到 Nighthawk App 的功能主頁，選單會列出相關的設定與監測功能。

網頁介面後台功能介紹

除了手機端的行動 App，我們也能透過連結 AX12 RAX120 的電腦，直接以瀏覽器登入管理後台，簡單易懂的操作介面非常容易上手，也能更有彈性地依據我們的需求來管理路由器的功能。

圖：除了以手機 App 來管理 AX12 RAX120，我們也能透過已連線的裝置，開啟瀏覽器登入後台查看路由器的相關設定。

圖：在網際網路設定，即可進行網路連線的設定、WAN 埠形態的選擇。

圖：在無線設定中，也可以變更 AX12 RAX120 的 SSID，並切換 Wi-Fi 的頻道與運行模式。

圖：另外也能查看目前已連結上 AX12 RAX120 的裝置相關資訊，並進行存取權限的設定。

圖：AX12 RAX120 也具備了 QoS 的自訂功能，也能透過內建的測速功能來測試網速。

圖：透過 QoS 設定，可以過濾篩選的方式來調整不同類型的應用存取網路資源的優先順序。

圖：AX12 RAX120 也內建「ReadySHARE」的功能，可將 USB 埠所連結的隨身碟以區網或雲端分享的功能，來共享檔案存取。

速度與收訊能力實測

在手機端的 Nighthawk App，即內建了完整的網速測試與收訊測試工具，接下來筆者也透過內建的功能，為大家實測一下 AX12 RAX120 的網路傳輸與收訊能力。此次測試的環境採用中華電信光世代 300 Mbps 下載 / 100 Mbps 上傳規格，並將路由器設置於 90 坪大小的辦公室內，並測試在不同距離的空間收訊品質的比較。

圖：在手機端的 Nighthawk App，可以看到網路速度的測試，經過實測，下載與上傳的網速均優於 ADSL 的規格，另外在裝置的監控中也可看到目前已連線的狀置。

圖：點選裝置也可看到詳細的存取資訊，上圖右為支援 Wi-Fi 6 規格的 Galaxy S10+，因此可發現到連線速度相較於一般 Wi-Fi 5 規格的裝置速度更快。

圖：Nighthawk App也內建了訊號強度的測試功能，可即時掃描網路訊號，並提供多場所的測試對照功能。

圖：上圖我們測試了與 AX12 RAX120 同個房間，距離 2公尺，以及隔牆 7 公尺的收訊，基本上收訊狀況都很不錯。

圖：距離較遠的 12 公尺會議室，訊號強度仍可保持在 70% 以上，至於距離超過 22公尺對另一間辦公室，雖然訊號大幅降低，但仍有 30% 以上，實際上仍舊是可穩定使用的狀態。

圖：另外網路訊號監控功能也可看到當下環境的 Wi-Fi 訊號比較，以及頻道干擾的狀態。

此外，我們也同時使用三款不同的手機，分別為 HUAWEI P30 Pro、Apple iPhone X 與 Samsung Galaxy S10+，均支援 MU-MIMO 的規格，透過 Speedtest 來測試一下「個別測試」與「同步測試」的網路效率差異。

圖：在非同步的個別測試裝態，HUAWEI P30 Pro、Apple iPhone X 與 Samsung Galaxy S10+ 以 Speedtest 進行跑分的速度，可發現到具備 Wi-Fi 6 規格的 S10+ 測得的成績最佳。

圖：在同步測試時，三款手機都能維持一定的傳輸速度。

小結：Wi-Fi 6 規格帶來更優異傳輸距離，並提供優異的多裝置支援能力！

雖說目前 Wi-Fi 6 並非市場上的主流規格，但對於追求極致效率的使用者來說，這個新世代的 Wi-Fi 規格確實較上一代提升許多，經由實測我們也不難發現到，對於面積較大的使用空間來說，具備 Wi-Fi 6 規格的 Netgear Nigthawk AX12 RAX120 確實能帶來更好的收訊範圍，且整體的無線網路傳輸速度也更為穩定。

圖：Netgear Nigthawk AX12 RAX120 的外型獨特，尤其是機翼式的設計將多達 8 組的高性能天線隱藏其中，除了保有優異的收訊，也不用再擔心需要調整天線的問題。

除此之外，AX12 RAX120 也因為內建「完整版」的 MU-MIMO 功能，相較於前一代 802.11ac wave 2，可同步支援上傳 / 下載的資料方向，帶來更高的傳輸速率，也能進一步支援 2 倍多的 8 個裝置同時服務，對於同時有大量設備需要連網的使用環境，也更能輕鬆應付，並能提供更為穩定的網路品質，甚至對於高頻寬需求的 4K 超高畫質影音串流也能輕鬆支援，不會出現卡頓或是影響其他使用者網路使用的狀況；另外針對多人、多用途的網路需求，AX12 RAX120 內建 Wi-Fi 6 的 OFDMA 功能也能自動進行傳輸的優化，能在有限的網路串流中提升資源利用效率，更能降低延遲等待的狀況。

圖：除了強悍的 Wi-Fi 6 無線網路，AX12 RAX120 更是 Netgear 首款提供高達 5Gbps 速度 Multi-Giga Lan 埠的機種，另外四個 GbE 等級的 Lan 埠中的第 1、2 埠還能合併兩組 Lan 埠的頻寬。

另外除了 Wi-Fi 6 的規格，AX12 RAX120 本身也強調了有線路由的強大功能，其中內建一個「Multi-Gig 連結埠」，就提供最大 5Gbps 的接口，能提供像是 NAS 或伺服器主機這樣需要負載大流量裝置的需求，另外四個 GbE 接口中的第 1、2 埠也提供「鏈路聚合（Link Aggregate Control Protocol ）」功能，可將兩個網路接口併寬合併來提升傳輸效率，更能滿足對於大頻寬網路設備的佈建彈性。

圖：AX12 RAX120 本身也自帶兩組 USB 3.0 埠，可透過 ReadyShare 的功能，將連結的隨身碟或是行動硬碟透過區網甚至雲端來分享其中的檔案。

當然，AX12 RAX120 另一個值得一提的優點，就是易於安裝與管理，除了透過網頁介面，也提供了手機端的 Nighthawk App，讓我們直接透過手機完成所有的安裝設備，也能即時掌握路由器運行的狀態，甚至也能透過 App 進行遠端連線管理，這對於使用者來說真的十分便利。此外，AX12 RAX120 也能透過後台設定「ReadyShare」的雲端分享功能，透過 AX12 RAX120 上兩組 USB 3.0 連結埠，可外接隨身碟或是行動硬碟，透過路由器進行區網與雲端存取的功能。
