之前阿祥在購入小米筆記本Air 12時,就曾經自己動手拆機替換過SSD,也寫過文章和大家分享,後來再次購入小米筆記本Air 13時,因為內建的256GB SSD還夠用,所以就沒有直接替換的需求。不過用了一陣子之後,發現容量還是有些吃緊,所以就決定還是要動手拆機來安裝一下新的SSD。



因為一回生,二回熟,這一次拆機小米筆記本Air 13要比上一次順手許多,所以這次按照慣例再來記錄一下拆機的過程,還有完整的影片介紹,如果手上剛好也有小米筆記本Air 13的人,也可以試著自己DIY看看囉!





小米筆記本Air 13 拆機與安裝SSD

[DIY] 小米筆記本Air 13 擴充SSD自己來也超簡單!完整說明與影音解析一看就懂! - 阿祥的網路筆記本

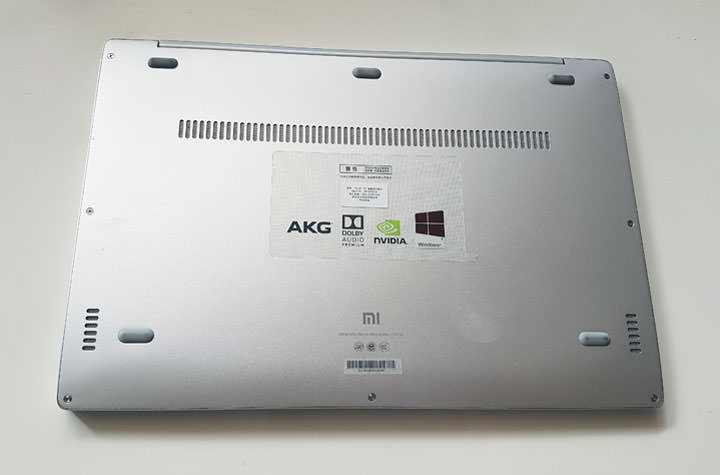

圖:拆機前請先翻轉筆電到背面來(喂~廢話),在機背空有8顆螺絲要拆,不過畫面上只看到7顆耶…?其實一顆是藏在中央上方的止滑墊底下啦!





[DIY] 小米筆記本Air 13 擴充SSD自己來也超簡單!完整說明與影音解析一看就懂! - 阿祥的網路筆記本
圖:對,就是這裡要先拆開!





[DIY] 小米筆記本Air 13 擴充SSD自己來也超簡單!完整說明與影音解析一看就懂! - 阿祥的網路筆記本


圖:接下來準備星型螺絲起子,規格為T4尺寸。





[DIY] 小米筆記本Air 13 擴充SSD自己來也超簡單!完整說明與影音解析一看就懂! - 阿祥的網路筆記本
圖:搞定,8顆螺絲都拆下來了…接下來就是要把背蓋給掀開了…說來簡單卻又不簡單!





[DIY] 小米筆記本Air 13 擴充SSD自己來也超簡單!完整說明與影音解析一看就懂! - 阿祥的網路筆記本
圖:這個動作建議可以準備一個吸盤來輔助處理一下…先用吸盤將背蓋慢慢往上提…接下來可以搭配一個一字起子,沿著邊緣慢慢把背蓋翹開…





[DIY] 小米筆記本Air 13 擴充SSD自己來也超簡單!完整說明與影音解析一看就懂! - 阿祥的網路筆記本
圖:接下來將背蓋移除吧!





[DIY] 小米筆記本Air 13 擴充SSD自己來也超簡單!完整說明與影音解析一看就懂! - 阿祥的網路筆記本

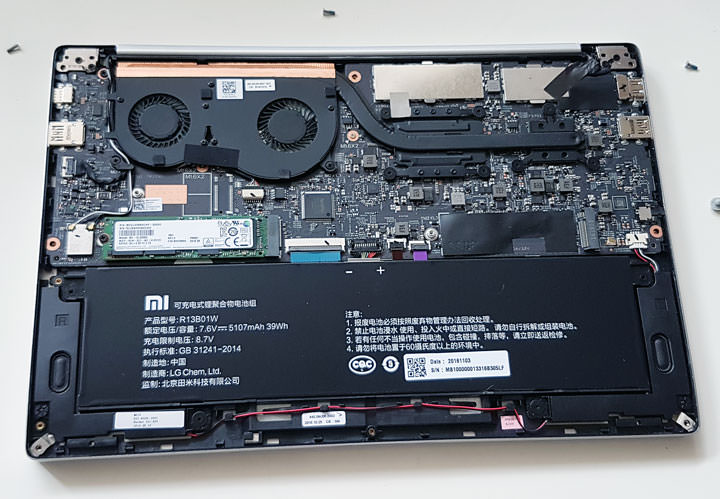

圖:背蓋移開後可以看到主板和電池等元件囉!





[DIY] 小米筆記本Air 13 擴充SSD自己來也超簡單!完整說明與影音解析一看就懂! - 阿祥的網路筆記本
圖:小米筆記本Air 13的電池採用的是LG製造的5197mAh的鋰聚合物電池,上方可看到系統預裝的PCIe介面的SSD,採用的是三星的產品。





[DIY] 小米筆記本Air 13 擴充SSD自己來也超簡單!完整說明與影音解析一看就懂! - 阿祥的網路筆記本

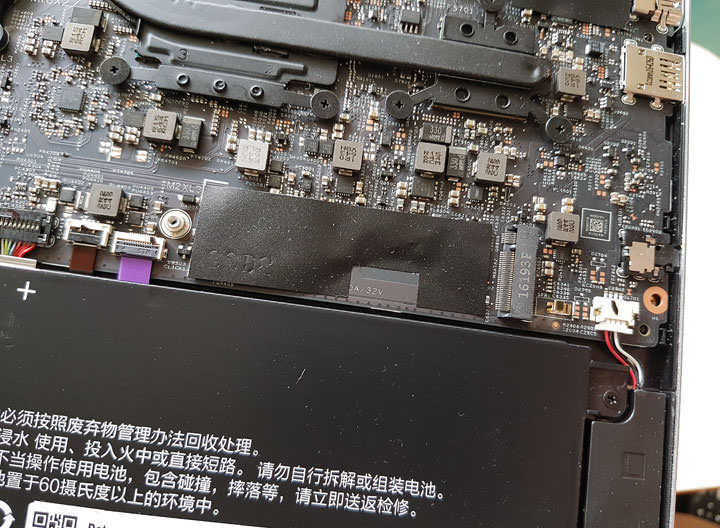

圖:在右方這裡就是SATA介面的SSD插槽,留給我們擴充用的。





[DIY] 小米筆記本Air 13 擴充SSD自己來也超簡單!完整說明與影音解析一看就懂! - 阿祥的網路筆記本

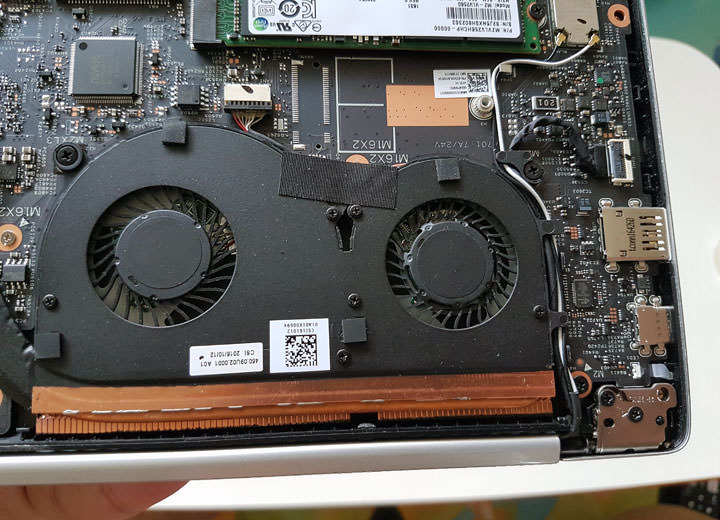

圖:另外我們來看看小米筆記本Air 13內部的雙風扇。





[DIY] 小米筆記本Air 13 擴充SSD自己來也超簡單!完整說明與影音解析一看就懂! - 阿祥的網路筆記本


圖:連結風扇的熱導管,連結了CPU與GPU。





[DIY] 小米筆記本Air 13 擴充SSD自己來也超簡單!完整說明與影音解析一看就懂! - 阿祥的網路筆記本
圖:將我們擴充的SATA SSD安裝上去囉!這次使用的是Lite-On的Zeta 256GB的SSD。









跑分實測

[DIY] 小米筆記本Air 13 擴充SSD自己來也超簡單!完整說明與影音解析一看就懂! - 阿祥的網路筆記本

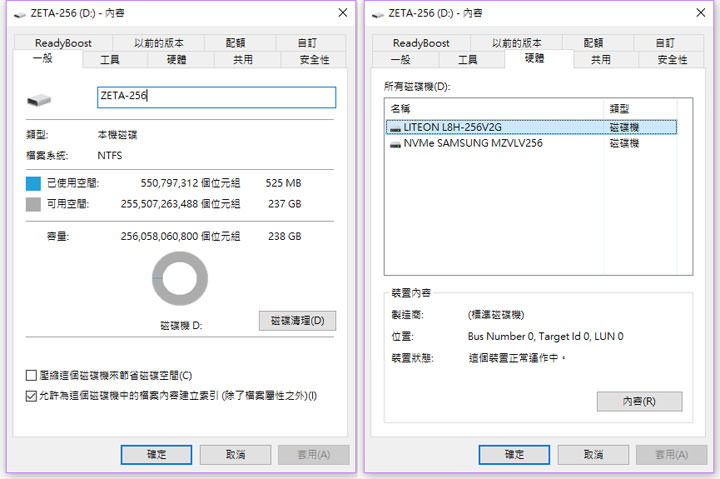

圖:安裝至系統中的SSD,顯示的資訊如上,規格為256GB,實際可用空間約238GB左右。





[DIY] 小米筆記本Air 13 擴充SSD自己來也超簡單!完整說明與影音解析一看就懂! - 阿祥的網路筆記本
圖:透過CrystalDisk Benchmark跑分,讀取速度為549.2MB/s,寫入速度為276.3MB/s。





[DIY] 小米筆記本Air 13 擴充SSD自己來也超簡單!完整說明與影音解析一看就懂! - 阿祥的網路筆記本


圖:透過ATTO Disk Benchmark,跑出的讀取速度約為550MB/s,寫入速度約為280MB/s左右。





影片:小米筆記本Air 13拆機擴充 SSD 自己來!拆機、安裝 DIY 全記錄!
