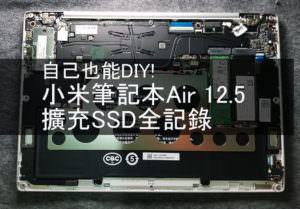

[NB] 自己也能DIY!小米筆記本Air 12.5拆機擴充SSD全記錄!

001



(*備註:小米筆記本電腦Air 12.5產品開箱,請參考這篇文章



前不久阿祥入手了「小米筆記本電腦Air 12.5」這台主打輕薄省電的Ultrabook,這段時間在使用上十分滿意,但唯獨讓人覺得有些不便的,就是內建的儲存空間僅有128GB,扣除預設的系統與應用程式,可用空間約100GB左右,但若安裝上常用的應用程式,再加上檔案儲存,對於阿祥來說實在不夠用。





不過好在「小米筆記本電腦Air 12.5」本身有預留內存空間的擴充槽(內建兩個M2.2280插槽),可以讓使用者自行拆機安裝。雖說拆機可以DIY,但經過阿祥實際的測試,其實並不是這麼簡單,而且其實還存在著不少「眉眉角角」,下面就和大家分享一下阿祥自己DIY拆機「小米筆記本電腦Air 12.5」的心得吧!





開始之前…先準備…

002
圖:由於「小米筆記本電腦Air 12.5」機身上的螺絲採用的是特殊的「星型螺絲」,因此在拆機前,請先準備一組對應的星型螺絲起子,並具備T4尺寸的大小。





003
圖:另外當然也要準備一支替換/擴充用的SSD,「小米筆記本電腦Air 12.5」採用的是M2.2280規格的款式,機身內有兩個插槽,分別支援SATA與PCIe兩種規格。





開始拆機吧!

004
圖:在「小米筆記本電腦Air 12.5」背蓋共有8組螺絲需要拆開,其中一個是藏在止滑墊下。





005
圖:接下來,使用星型螺絲起子開始拆卸螺絲吧!





005_01
圖:藏在止滑墊下的螺絲,止滑墊有左右兩個固定的孔槽,稍稍用力即可扳開。





006
圖:將8個螺絲都卸下…準備拆開背蓋吧!





007
圖:由於「小米筆記本電腦Air 12.5」背蓋的接縫並沒有可施力開啟的空間,因此建議大家準備一個吸盤,吸住背蓋將它稍稍拉開。





008
圖:背蓋拉開後,慢慢將卡榫一一扳開,由於卡榫非常緊,需要稍稍施力才能順利將背蓋開啟哦!





009
圖:阿祥第一拆背蓋沒有用吸盤,結果把指甲都弄裂流血了…





010
圖:開啟移除後的背蓋,內層用鉛筆寫了56,不知道是什麼意思?





011
圖:開啟背蓋後的機身內側,可以看到SSD的插槽在右方。





012
圖:「小米筆記本電腦Air 12.5」共有兩個M2.2280的插槽,左方是出廠預裝的128GB Samsung SATA SSD。「小米筆記本電腦Air 12.5」的兩個插槽挺特別,經過實測,左方的插槽只支援SATA格式,右方的插槽則是支援速度較快的PCIe,兩者並不相容。





013
圖:阿祥購買的Crucial 256GB的SATA SSD,直接替換了預設的128GB SSD。







影片:小米筆記本(小米筆電)Air 12.5 拆機過程記錄!






來看看替換SSD的成果…

014
圖:阿祥替換的275GB的Crucial SATA SSD,實際可用容量為255GB,扣除Windows系統後約有220GB可以使用。





015
圖:實際透過CrystalDiskMark來測速,讀寫平均都有500MB/s左右。







*想進一步了解「小米筆記本電腦Air 12.5」,請參考「低價也能買得到輕薄超可攜與高質感:小米筆記本電腦Air 12.5 開箱分享與效能實測!」這篇文章!





小米筆記本電腦Air 12.5 硬體規格

  • 螢幕規格:12.5″Full HD (1920×1080) 廣視角全貼合螢幕
  • 處理器:第 6 代 Intel® Core™ -m3-6Y3 2.2GHz
  • 記憶體:4 GB DDR3L SDRAM
  • 儲存空間:128GB SSD(M2.2280)
  • 顯示晶片:Intel® HD Graphics 515
  • 作業系統:Windows 10 Home
  • 無線連線:802.11a/b/g/n/ac, 2X2 雙天線雙收訊Wi-Fi,藍牙 4.1
  • 連結埠:USB 3.1(Type-C)*1, USB 3.0*1, HDMI, 耳機/喇叭輸出孔
  • 視訊鏡頭:100萬畫素  HD Webcam
  • 音效:Dolby Audio Premium技術,AKG特別訂製雙揚聲器
  • 外觀尺寸: 292 x 292 x 12.9 mm
  • 重量:1.07kg
  • 電池容量:37Wh 4-cell(支援快充,30分鐘可充電達50%)
  • 保固:整機保修1年,主要零部件2年
  • 顏色:金、銀





相關聯結:

小米笔记本-小米商城

歷史上的這一天,我還寫了…

About 阿祥

阿祥,本名秦庭祥(Axiang Chin),是一個專注於3C領域、尤其是行動通訊領域的部落客,自2004年10月開始經營部落格超過11年之久,長期關注3C產品資訊與應用-尤其聚焦於智慧型行動裝置、雲端服務應用、App評析與行銷、以及遊戲評測與產業趨勢…等議題。阿祥同時也是3C布政司共同創辦人,提供社群行銷、教學與體驗活動規劃…等服務,並曾擔任元智大學資訊傳播學系兼任講師、國立空中大學管理與資訊學系學科委員,並於三星學園長期擔任手機課程講師,也受邀前往多間大學、政府機關擔任講師,分享雲端與行動工具應用心得。 Google

Faccebook 留言載入中...
  • Peace Man

    請問 是否寫一篇 系統移轉 的教學呢?
    (因為更換的是內建的ssd,
    不是另外擴充的,
    而windows系統在原本的ssd裡面)

    • axiang1980

      這個解法會是另裝PCIe的SSD,再透過磁區搬移工具直接轉換後,刪除原本SATA SSD的資料…這個我無法另寫教學哦!拍謝!

  • Lamington Weissman

    原裝的SSD是SATA介面,但就了解,擴充的SSD,規格不是應該為PCIe介面?但看版主是用SATA的!這實我有點迷糊了!可否䆁疑?

    • axiang1980

      內建的兩個SSD槽的界面都是M2.2280,預裝的只支援到SATA的傳輸速度,另一空槽支援PCIe的傳輸速度,SATA規格的SSD插到PCIe槽是無法使用的。所以我是直接把預裝的128GB換成256GB。
