MERCUSYS Halo H90X 開箱實測：打造透天厝全棟無死角高速 Mesh Wi-Fi 6 無線網路比你想像更簡單、更經濟實惠！

在去年 8 月時曾經和大家分享過來自水星網路的高 CP 值 Mesh Wi-Fi 6 家庭無線網路系統 MERCUSYS Halo H80X AX3000，在實際收訊與效能方面的表現讓阿祥印象深刻，也因此在今年農曆過年前阿祥在規劃更新升級家中無線網路時，也想到了 MERCUSYS 的 Halo 系列，剛好最近更高規格的 MERCUSYS Halo H90X AX6000 新機正式上市，於是就決定鎖定這項產品作為汰舊換新的目標。

你可能會有興趣

先稍微前情提要一下，阿祥家是一棟五層樓的透天厝，當初為了搞定全室無線網路問題，也花了不少時間做功課，由於屋內建商本來就有在各層樓預留牆內的網線與牆面的網路接口，因此可以做到透過有線方式串聯多台路由器進行有線回程的 Mesh Wi-Fi 環境建置，而此次使用 Halo H90X 建置全棟無線網路也將會是用這樣的方式。

近期全新上市的 MERCUSYS Halo H90X AX6000 是水星網路 Mesh Wi-Fi 系列的高階新品。

之所以會看中 MERCUSYS Halo H90X AX6000 ，除了外型小巧不佔空間，且質感呈現相當出色；此外，在規格上 Halo H90X 總頻寬方面最高可達 6000 Mbps，再加上路由器本身有配置 2.5 GbE 的網埠，因此很適合搭配家中的桌機、NAS 使用，也能有更好的內網傳輸效能。此外，H90X 搭配的手機端 MERCUSYS App 可一次搞定網路初始化與後續設定管理的功能，包括進階的 QoS 流量管理與內建家長監控功能，也能滿足我在使用上的需求。

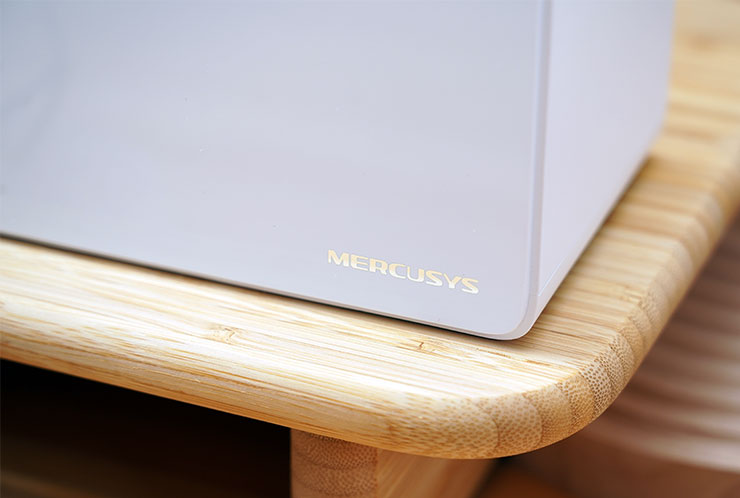

H90X 的外型設計延續了 Halo 系列簡約的純白立方體外觀風格，設計質感依舊出色。

好康報報

即日起至 2/5 於蝦皮商城購買 Halo H90X(2-pack) NT$6499，輸入阿祥折扣碼 MERCXIANG，可現折 NT$500，折抵完只要 NT$5999 超划算！

購買傳送門 -> http://bit.ly/3iMAMYv

MERCUSYS Halo H90X AX6000 2 入組 x 3 開箱

以阿祥家中的網路配置來看，除了 1F – 2F 的樓梯間的固網訊號源設置主路由之外，2F – 5F 都各有一台路由器串接成為 Mesh Wi-Fi，也因此這次就入手了 H90X 2 入組共三組來搭配，除了原先配置的位置共計五台，多的一台路由器也就直接新增至 1F 車庫，以解決原先 2 組網路監控攝影機、三組小米無線連網吸頂燈與網控電捲門與攝影機對於網路穩定性的問題。

此次阿祥一次入手了三組 MERCUSYS Halo H90X AX6000 的 2 入組，一共有六台路由器組建成 Mesh Wi-Fi。

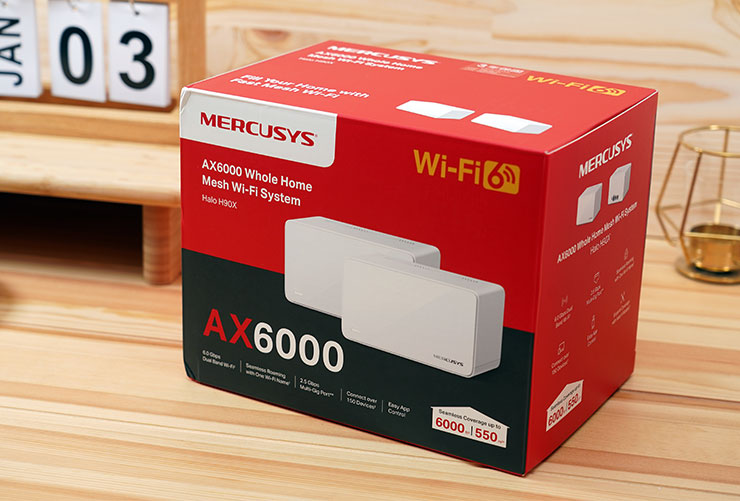

外盒正面也有詳細的規格特色標註，包括達 6 Gbps（6,000 Mbps）的雙頻總頻寬，單一 Wi-Fi SSID 無縫漫遊、內建 2.5 GbE 網埠、最高可連結 150 組裝置與簡單透過 APP 完成設定與控制…等。

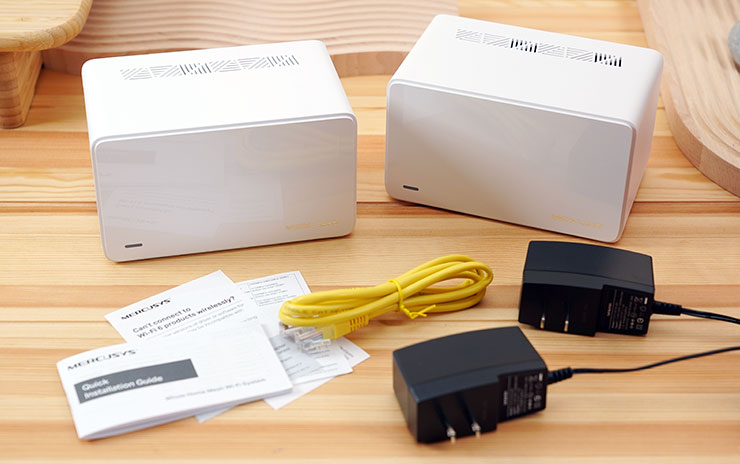

在包裝設計方面，MERCUSYS Halo H90X 與先前開箱過的 H80X 設計風格很類似，都是醒目的紅黑雙色搭配，而開箱後可以發現到路由器本體的設計風格也與 H80X 一致，都是全白色的立方體設計，看起來十分小巧精緻，不過仔細觀察還是可以發現 H90X 相較 H80X 略大一些。

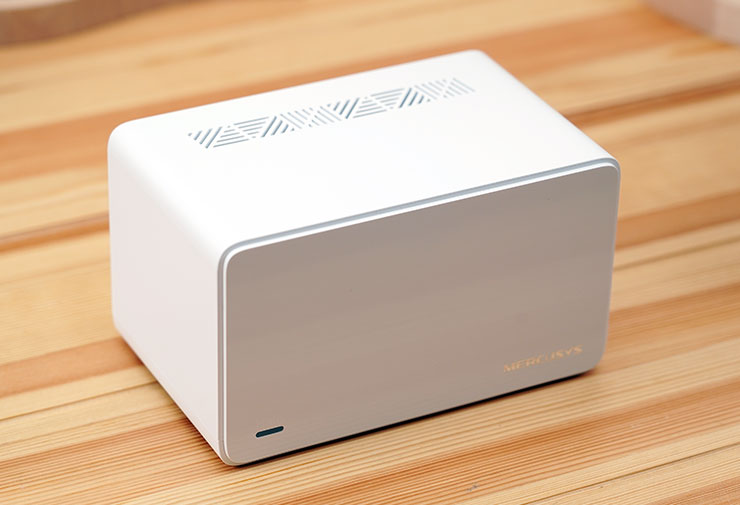

H90X 的造型為立方體設計，搭配邊角修圓設計更呈現簡約美感，尺寸大小相較於先前的 H80X 略大一些。

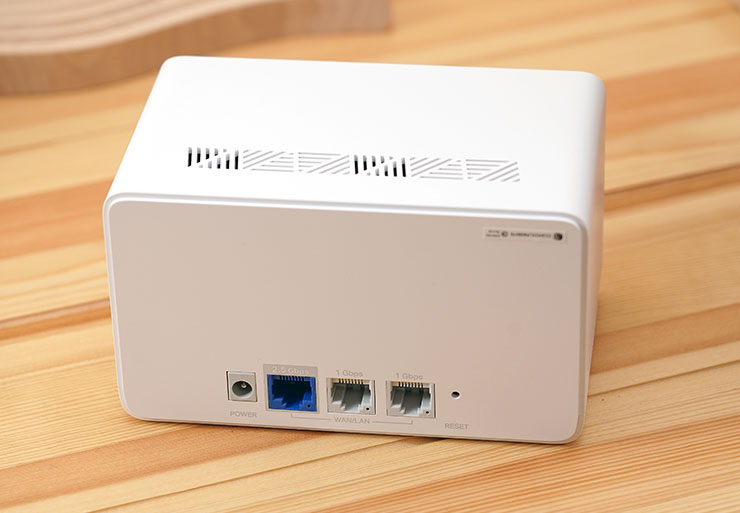

另外在 H90X 的機身後側同樣配置有電源接口與三組乙太網路孔，且同樣為自動偵測網路線類型進行 WAN 或 LAN 埠切換的功能，對於使用者來說相當友善，同時也有一組為 2.5 GbE 規格，並以藍色作為標識，另外兩組則維持 GbE 的規格。

由左至右包括了電源接口、2.5 GbE x 1 和 GbE x2 共三組 WAN / LAN 自適應連結埠，可偵測連線源來切換，不怕插錯孔，另外旁邊也附有重置系統使用的重置孔。

好康報報

即日起至 2/5 於蝦皮商城購買 Halo H90X(2-pack) NT$6499，輸入阿祥折扣碼 MERCXIANG，可現折 NT$500，折抵完只要 NT$5999 超划算！

購買傳送門 -> http://bit.ly/3iMAMYv

MERCUSYS APP 一次搞定網路設定與功能調校

因為工作的關係，阿祥擁有各大品牌無線路由器的開箱實測經驗，自然也了解各家產品在安裝設定方面的難易度，而最近幾年大部份品牌的路由器安裝都從過去採用網頁後台的方式，改為更簡單易懂的手機 APP 取代，而 MERCUSYS 自然也不例外，我們可以透過手機端下載 MERCUSYS APP ，並透過 Step By Step 的指引完成所有的設定工作，就算是新手小白也能輕鬆上手。

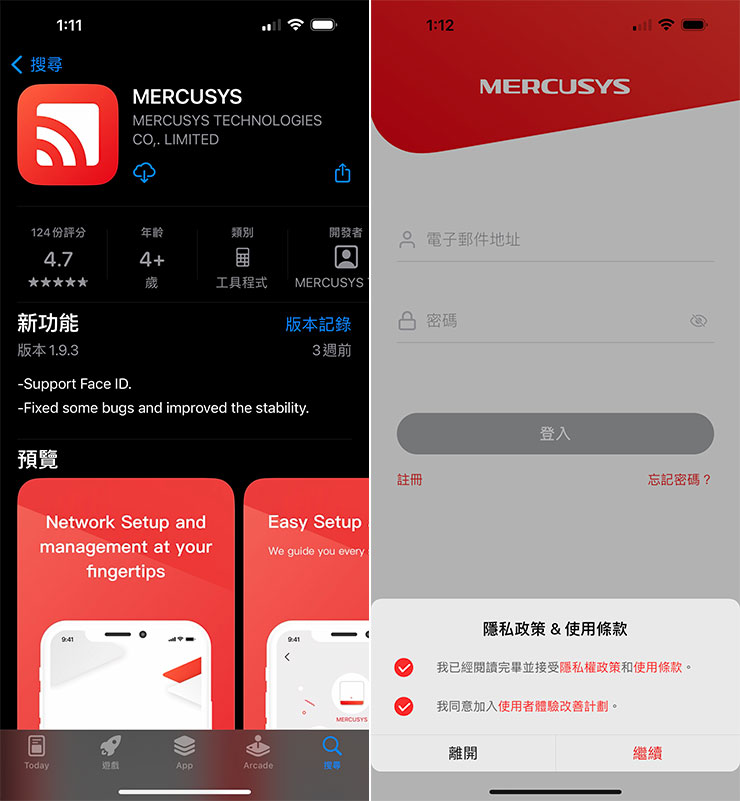

手機安裝 MERCUSYS APP 後就可以初始化設定囉！使用前記得註冊一組 MERCUSYS 的帳號並登入。

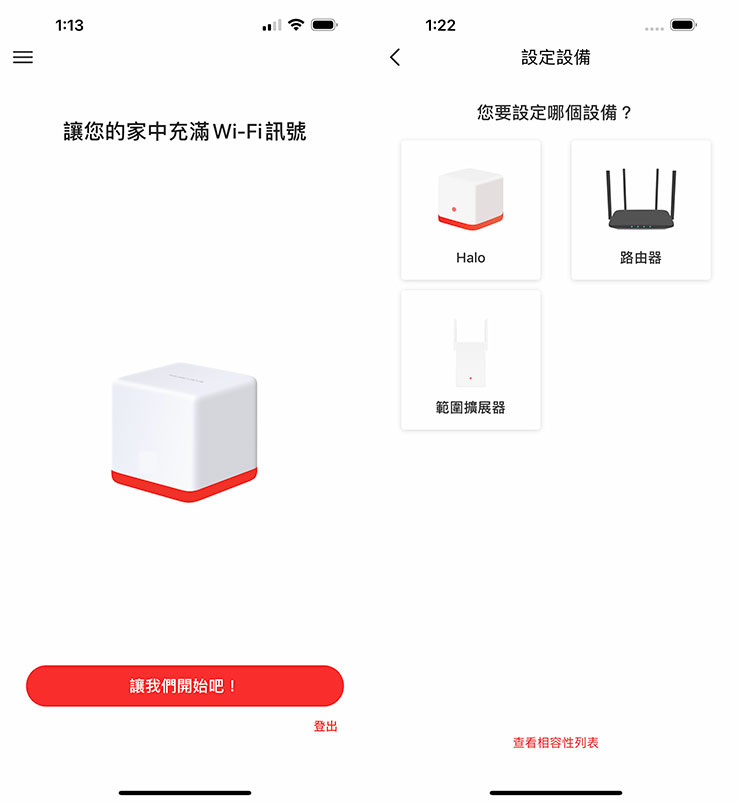

進入 MERCUSYS APP 主頁，點選「讓我們開始吧」，並選設定的設備 Halo。

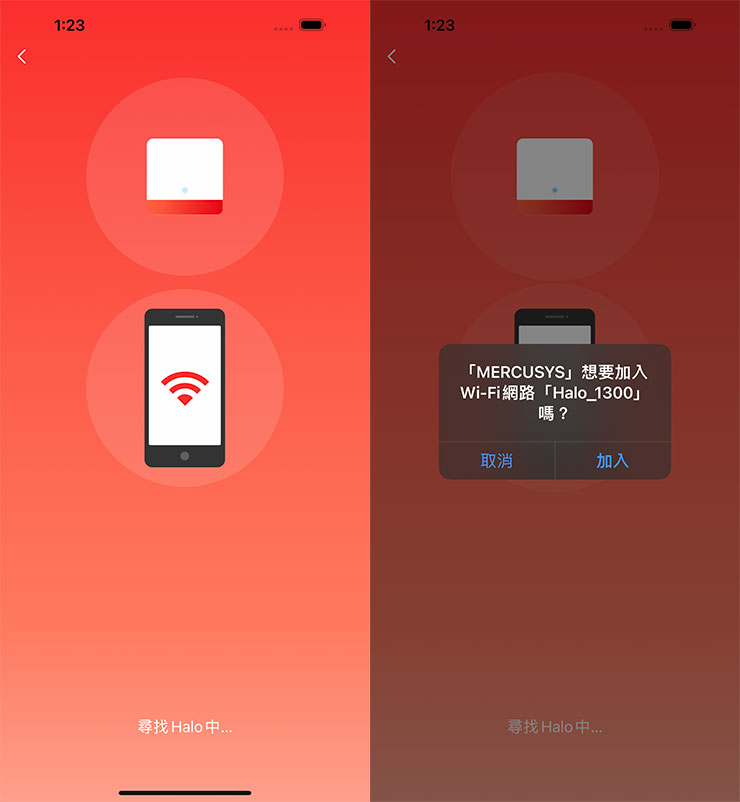

接下來 MERCUSYS APP 會有詳細的操作指引，確認流程與設備的燈號為慢閃藍色後，即可開始設定。

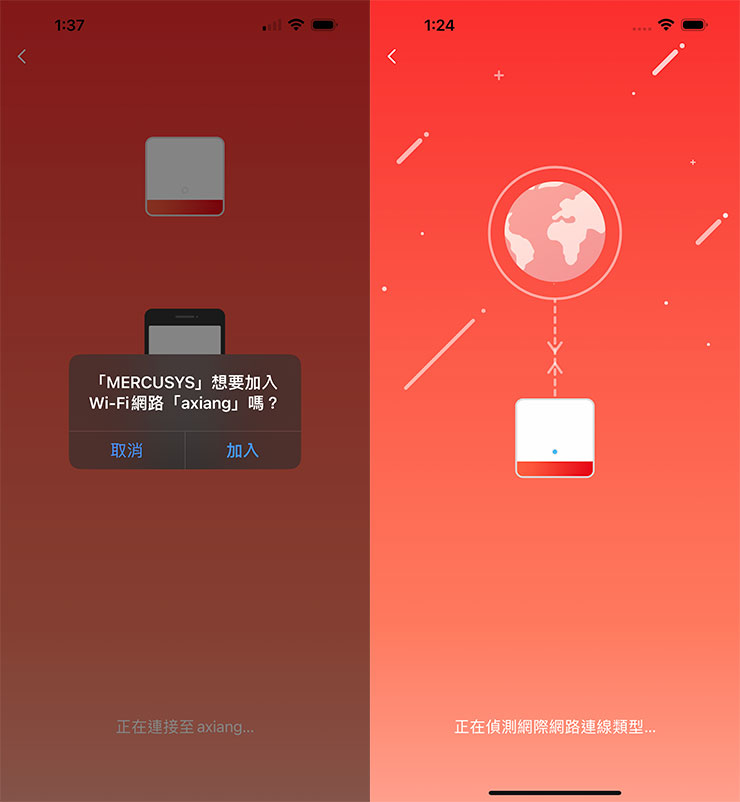

連結完成後，可選擇 H90X 置放的位置，除了預設名稱，也可以選擇「自訂」，建議這個位置一定要設定，到時候才能辨別不同位置的機器，設定後系統會偵測網路類型。

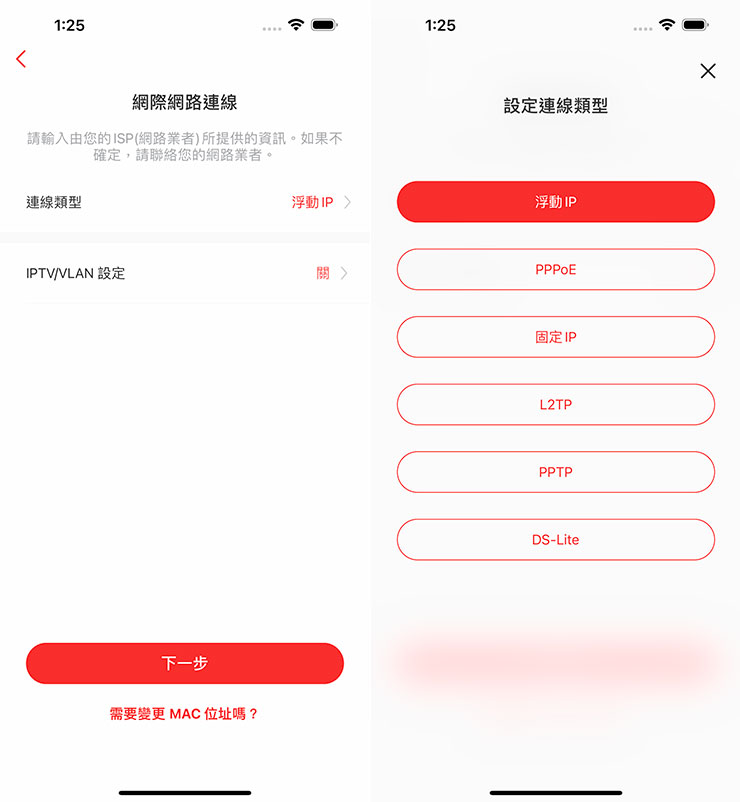

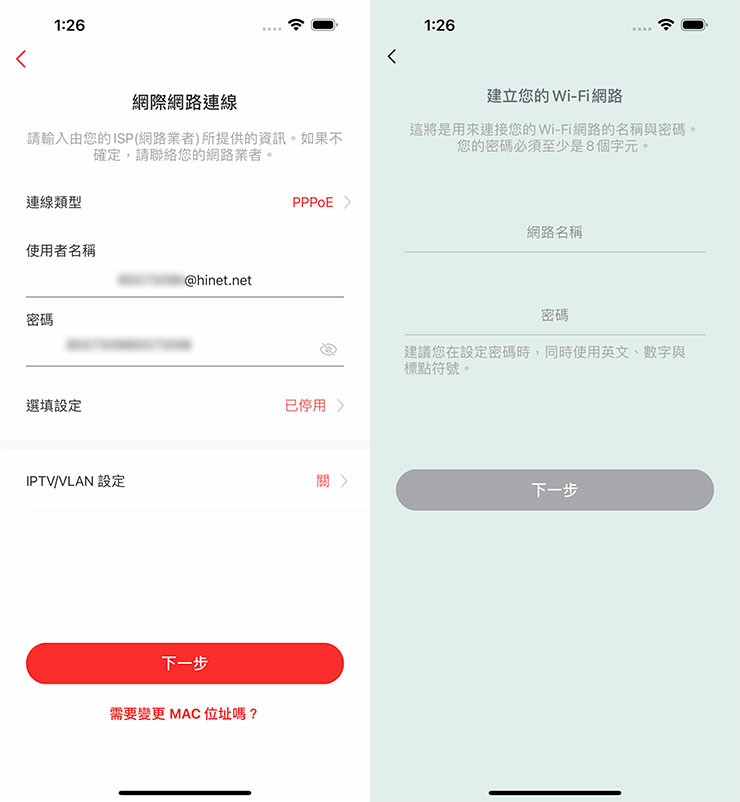

網際網路連結，可選擇連線類型，以一般最常見的光纖固網來說，需設定連線類型為「PPPoE」。

建構 Mesh Wi-Fi 也能自動完成！

在完成主路由的安裝之後，接下來我們就可以依序進行其他路由器的串接，來建構家中的 Mesh Wi-Fi 網狀無線網路，而 MERCUSYS Halo H90X 的操作也非常簡單，與主路由同一組包裝的 H90X，基本上只要接上電源後就會自動進行串接；若為其他包裝的 H90X，則需要透過 MERCUSYS APP 的新增路由器來加入現有的 Mesh Wi-Fi 中，同樣也沒什麼難度！

開啟至 MERCUSYS APP 的主頁，右上角有「＋」號可新增裝置，同樣設備選擇 Halo。

接下來會詢問我們初始化的方式，請選擇「將它新增至目前的『Halo Mesh』網路」這個項目，接下來可選擇其他路由器的擺放方式，由於阿祥是採用有線回程連結，因此擺放位置可以直接略過進入下一步。

這裡也特別一提，由於阿祥家中的牆面有預留網路接口，因此 Mesh Wi-Fi 是採用有線回程的方式來組建網狀網路，因此其他子路由除了連結電源開機，也需要使用網路線將路由器與牆面上的網口串聯起來（其他子機需連結至 LAN 埠口與主路由串接，但 H90X 會自動判斷 WAN 與 LAN 的連線，因此不用擔心會插錯），如此一來就能輕鬆完成其他子路由的有線回程串接了。

接下來 MERCUSYS APP 會秀出已偵測到的其他 H90X 路由器，我們可依序點選進入並設定其擺放位置後，完成設定後即可將其他 H90X 加入到 Mesh Wi-Fi 中，同時可以在 MERCUSYS APP 查看其運行的狀態。

即時監控家中網路狀態，功能設定全靠手機

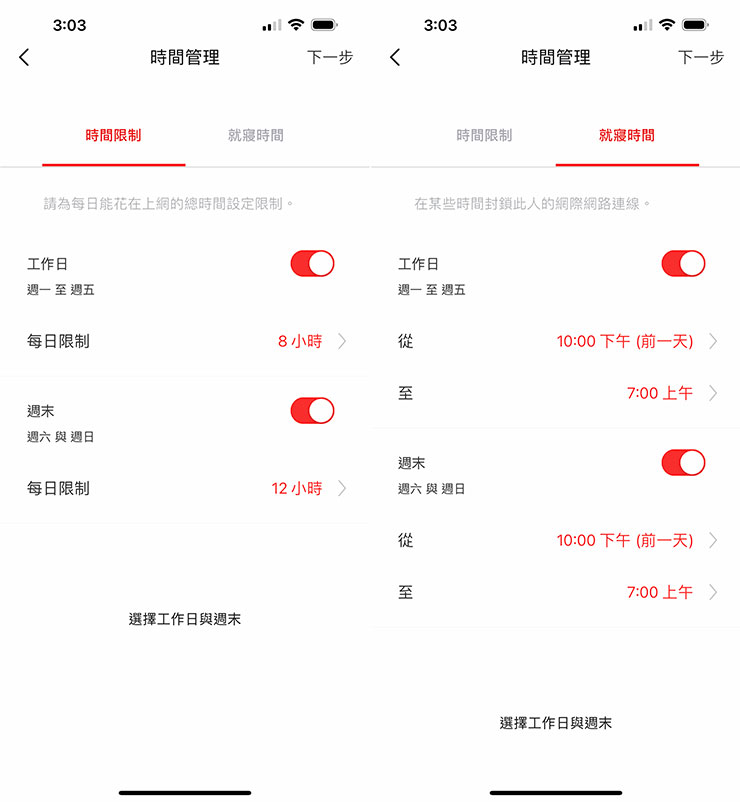

當然，除了初始化設定，MERCUSYS APP 也提供完整的無線網路監控與設定功能，像是可以掌握家中所有路由器的運行狀況，以及已連結到網路上的裝置有哪些，佔用多少頻寬…等資訊，另外也有更多進階設定可以依照使用需求來調整，也能自動化完成網路優化；此外，MERCUSY APP 中也內建有「家長監護」功能，可指定家中孩子的裝置並設定每日可上網的時間限制，以及到了指定的就寢時間就會自動斷網的功能，同時也有每月報告可以查看家中網路的狀況，讓我們可以輕鬆使用手機來掌握家中網路的狀態。

透過 MERCUSYS APP 的主頁可查看到目前家中所有連結的裝置數量與名稱，同時也能即時查看耗用下載與上傳的頻寬，同時我們也可以點選進入各個不同的 H90X 中，查看各自連上的裝置有哪些，並能直接關閉 / 開啟其連線狀態。

切換至「更多」分頁，可以看到更多路由器設定與更多設定功能，像是最基本的 Wi-Fi 設定，就能決定開 / 關兩個頻斷的網路，以及 SSID 、密碼與安全性規範…等設定，同時也能開啟僅供連結網際網路的「訪客網路」功能。

MERCUSYS APP 中也提供「網路優化」功能，可全自動完成網路的掃描偵測與最佳化。

另外也能在 MERCUSYS APP 查看是否有新的韌體更新，同時也有更多進階設定。

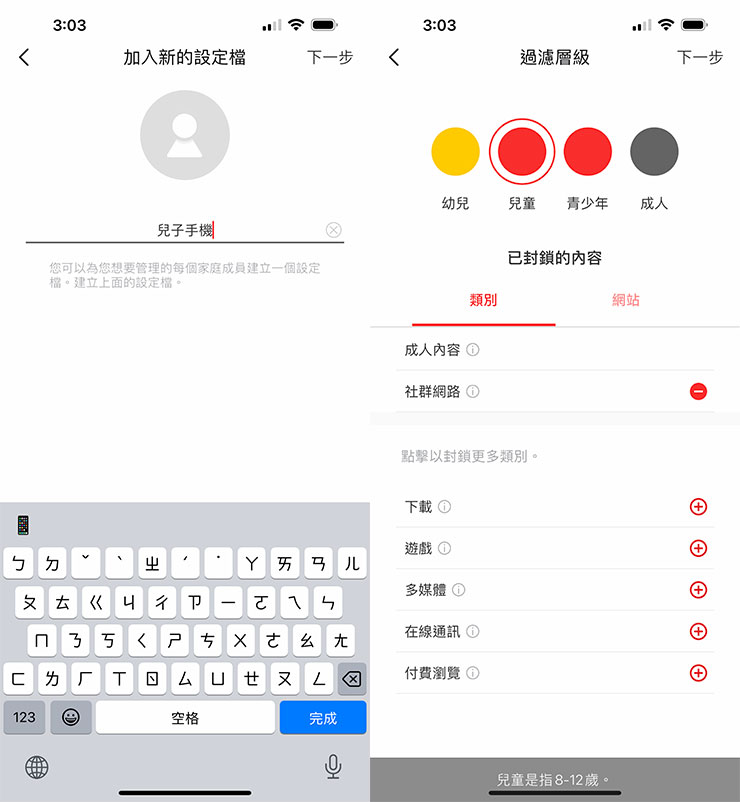

MERCUSYS APP 也內建有「家長監控」的功能，很適合家中有孩童的家長，可自定設定檔名稱與過濾層級，也能自定要封鎖的內容類型，或指定要封鎖的網站。

接下來選擇對應設定檔的裝置，一個設定檔最多可加入六個設備，設置完成後就大功告成！

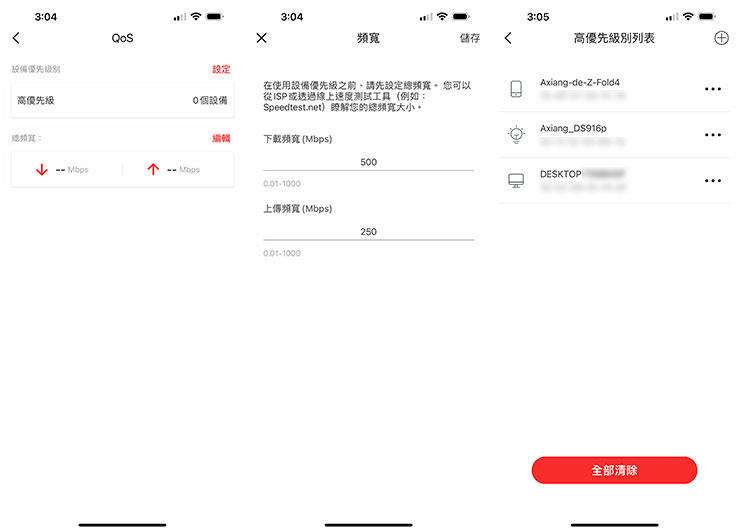

另外我們也可以在 QoS 設定中，加入高優先級別的裝置，以確保家中較重要的連網設備能獲得優先存取網路的權限。

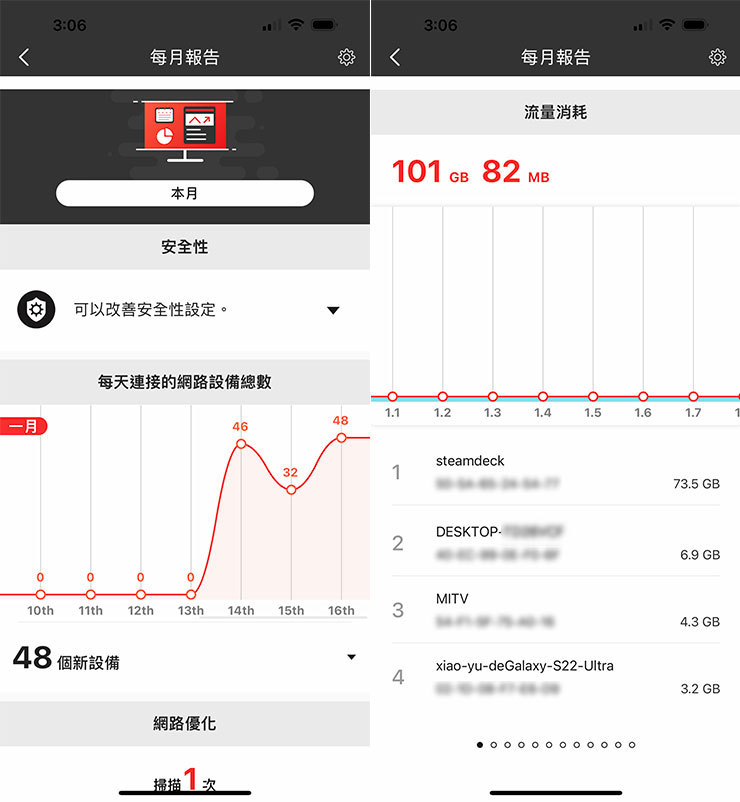

MERCUSYS APP 中也提供了數據統計的「每月報告」功能，可查看網路是曾有安全性問題，以及每天連結的設備數量，各個設備耗用流量的狀況…等資訊。

好康報報

即日起至 2/5 於蝦皮商城購買 Halo H90X(2-pack) NT$6499，輸入阿祥折扣碼 MERCXIANG，可現折 NT$500，折抵完只要 NT$5999 超划算！

購買傳送門 -> http://bit.ly/3iMAMYv

MERCUSYS Halo H90X 網路效能實測

此次阿祥實測 MERCUSYS Halo H90X 的環境是家中透天厝的五個樓層，每一樓層的面積約 15 坪，主要路由器連結中華電信數據機設置於 1F – 2F 的樓梯間，另外設置五台分別設置於各個樓層中，並採有線回程方式串接為 Mesh Wi-Fi。在網路規格方面，家中使用的是中華電信光世代 500 M / 250 M 的方案，下面也為大家帶來不同位置的 Wi-Fi 收訊狀況與網路實測的結果。

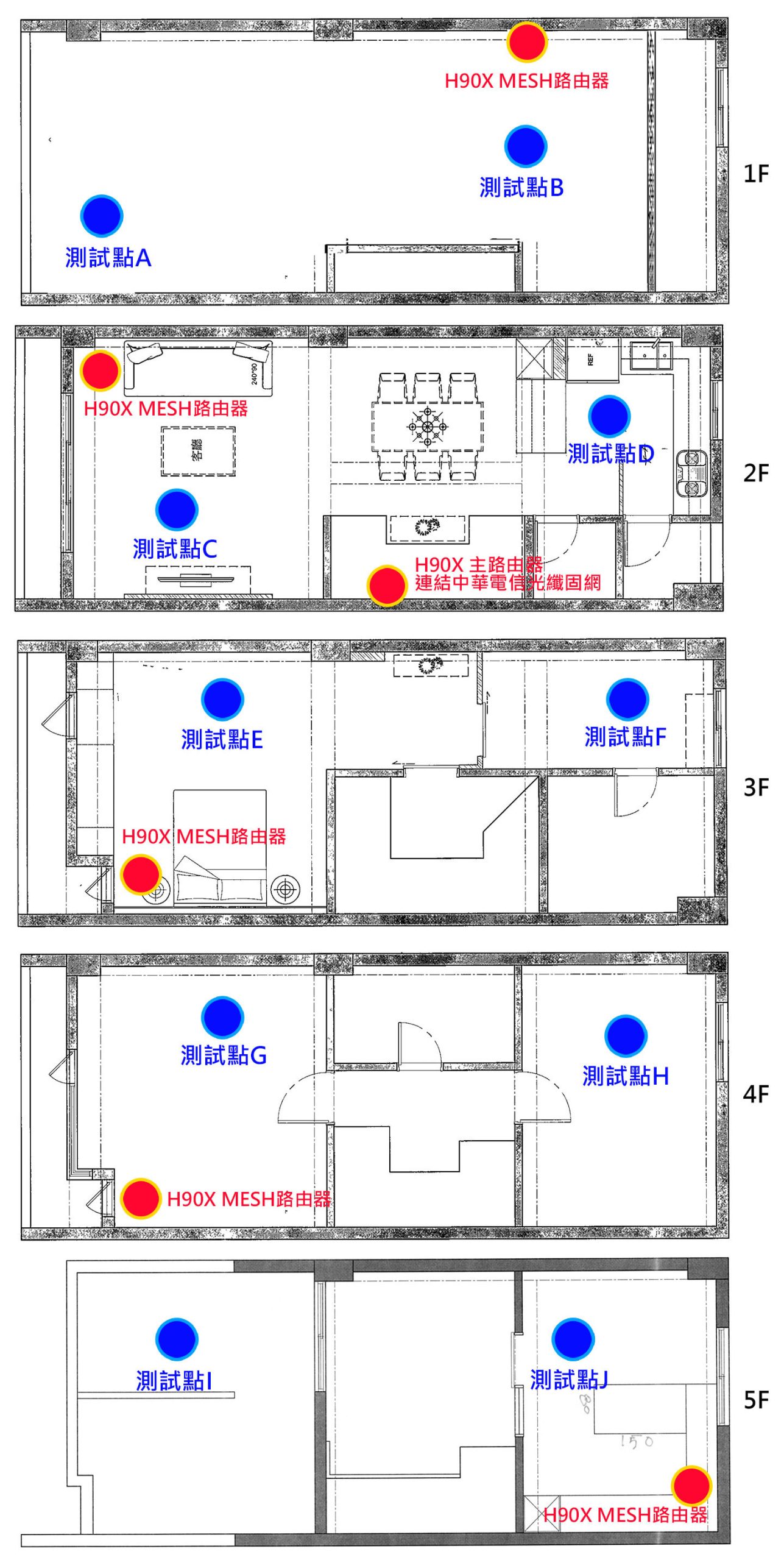

此次受測環境為五層樓的透天厝，圖面上也標示了各層樓路由器擺放位置與我們實測的位置（點擊圖片可以放大）。

實測點 A 的 2.4 GHz（圖左）與 5GHz（圖右）的訊號圖，兩個頻段的訊號在 -50 至 -60 之間。

實測點 B 的 2.4 GHz（圖左）與 5GHz（圖右）的訊號圖，兩個頻段的訊號在 -50 至 -60 之間。

實測點 C 的 2.4 GHz（圖左）與 5GHz（圖右）的訊號圖，兩個頻段的訊號皆在 -40 左右。

實測點 D 的 2.4 GHz（圖左）與 5GHz（圖右）的訊號圖，其中 2.4 GHz 的訊號在 -50 至 -60 之間，5GHz 的訊號在 -60 至 -70 之間。

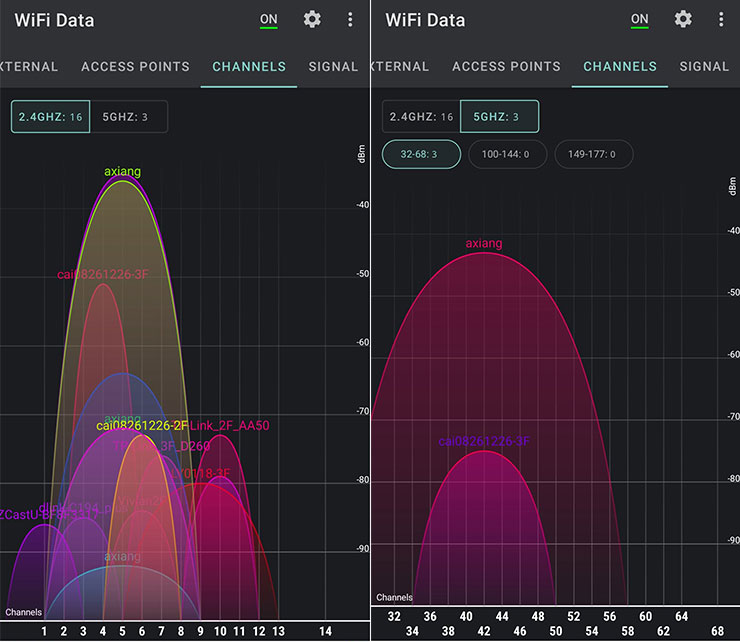

實測點 E 的 2.4 GHz（圖左）與 5GHz（圖右）的訊號圖，其中 2.4GHz 的訊號在 -30 左右，5 GHz 則是接近 -40。

實測點 F 的 2.4 GHz（圖左）與 5GHz（圖右）的訊號圖，其中 2.4GHz 的訊號在 -70 之上，而 5GHz 的訊號則是接近 -70。

實測點 G 的 2.4 GHz（圖左）與 5GHz（圖右）的訊號圖，其中 2.4 GHz 的訊號接近 -40，而 5 GHz 的訊號則是超過 -60 左右。

實測點 H 的 2.4 GHz（圖左）與 5GHz（圖右）的訊號圖，其中 2.4 GHz 的訊號接近 -50，而 5 GHz 的訊號則是在 -50 與 -60 之間。

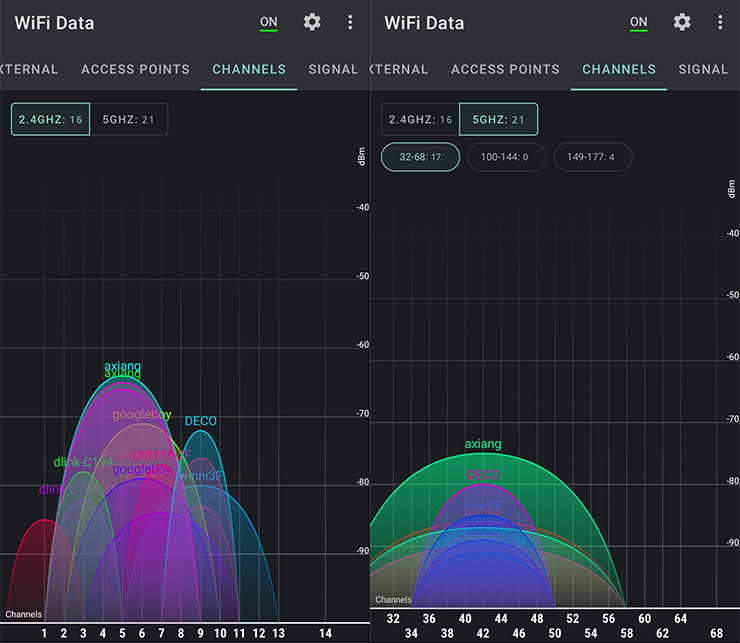

實測點 I 的 2.4 GHz（圖左）與 5GHz（圖右）的訊號圖，其中 2.4 GHz 的訊號接近 -60，而 5 GHz 的訊號則是在 -70 與 -80 之間左右。

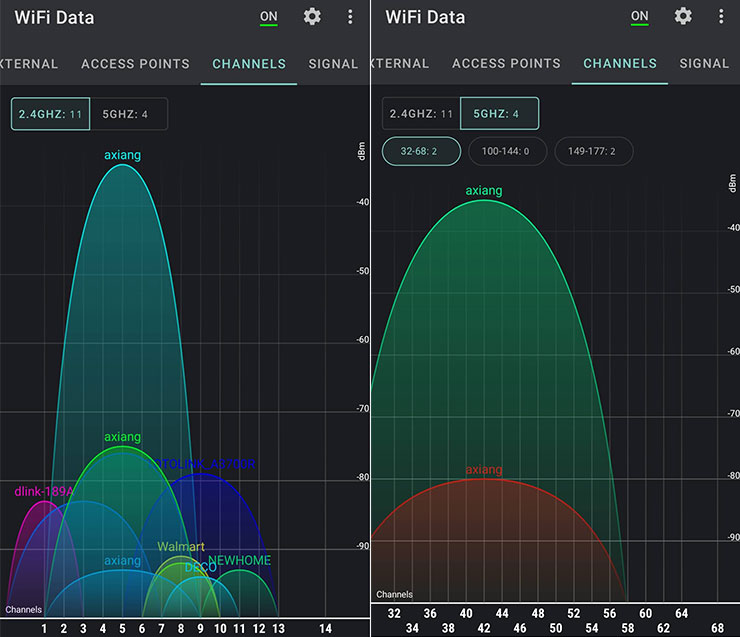

實測點 J 的 2.4 GHz（圖左）與 5GHz（圖右）的訊號圖，兩個頻段的訊號皆在 -30 左右。

小結：低成本、低門檻輕鬆 DIY 打造穩定高效的 Mesh Wi-Fi 6 網路環境！

對於絕大多數人來說，家中能有穩定的無線網路環境非常重要，畢竟生活中舉凡工作、學習、娛樂或購物…等需求都離不開網路，再加上大家日常上網的工具如行動裝置都以無線連網為主，也讓愈來愈多人重視家中 Wi-Fi 環境的建置。不過對於一般小家庭或個人使用來說，小坪數且簡單的空間大部份只需要一組路由器就能搞定，但若是像阿祥家這樣坪數較大、甚至是跨樓層的空間來說，就無法單靠一台路由器搞定在家上網穩定順暢的需求，而這也是決定要採用 Mesh Wi-Fi 架構的 MERCUSYS Halo H90X AX6000 來打造全棟網路的主要原因，而實測之後的結果也讓人十分滿意，除了每一層樓都能完整覆蓋訊號，網速表現也十分穩定高效。

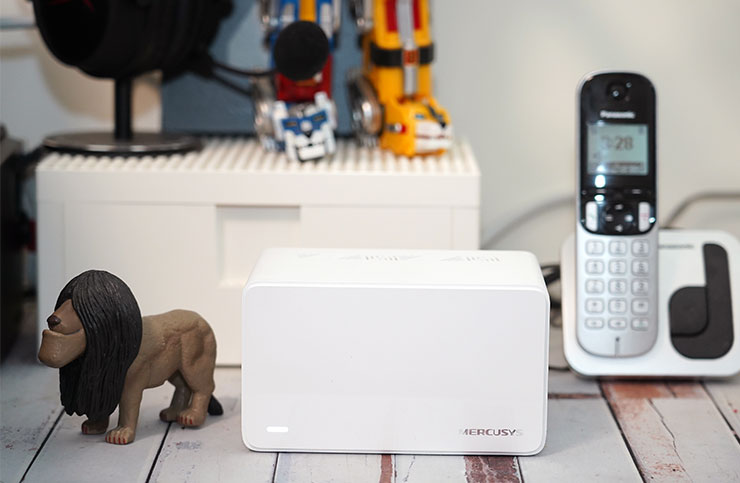

H90X 體積小巧，無天線設計的外型也相當簡約，對於使用者來說安裝設置更節省空間，也能融入不同風格的空間之中。

此外，H90X 建構的 Mesh Wi-Fi 也具備「一網走天下」的特性，設定完成後全家五層樓都會是同一個網域底下，而且在不同樓層、區域移動也不用擔心會有路由器切換斷網的狀況，相較於過去透天厝常見「一層樓一台路由器」的設置方式要便利許多，而且同一網域也更利於不同樓層裝置的資料交換與整合，像是阿祥的 NAS 安裝在 5F 的工作室中，除了可以隨時在不同層樓使用筆電連入 NAS 存取資料，家中不同樓層的智慧電視也能直接存取 NAS 中的照片、影片，在大螢幕上使用，完全不受空間的限制，而且 H90X 的無線總頻寬達 6,000 Mbps，同時也提供 2.5 GbE 規格的有線網埠，更有利於內部網路的資料傳輸速度。

除了覆蓋範圍廣、效能優異且 Mesh Wi-Fi 架構有擴充彈性，H90X 的價格相對同級產品更實惠，也讓使用者更能節省成本。

當然，H90X 另一個使用上的優勢就是價格真的相當實惠，目前已在台灣上市的 H90X 2 入組的售價為新台幣 6,499 元，等於單機價格約 3,250 元左右，對比市面上類似規格的產品在價格上有不錯的優勢，而且兩台路由器即可覆蓋 180 坪、三台路由器更是可覆蓋達 220 坪的空間，非常適合家中空間較大、甚至是像阿祥家這種透天厝的家庭使用。此外，MERCUSYS Halo H90X 也提供多達 150 個裝置同時連線使用，對於家中使用者眾多，或是廣泛使用各類型物聯網設備如網路攝影機、智慧燈具、智慧電視與各類連網家電的環境也都十分適合（就像阿祥家這樣啦XD）。
