CyberPower 在線互動式 PFC 正弦波不斷電系統 + 雲端管理卡開箱: 大斷電時代必備神器,還能用手機遠端監控!

CyberPower 在線互動式 PFC 正弦波不斷電系統 + 雲端管理卡開箱: 大斷電時代必備神器,還能用手機遠端監控! - 阿祥的網路筆記本

因為政策使然,台灣近幾年似乎陷入了能源不足的問題,如而今年更是常常發生電網不穩定的情況,除了無預警發生停電的狀況,市電提供的電壓也有明顯降壓或不穩定的狀況,而這樣的情況其實對電器蠻傷的,網路上也常看到有人反應因為電壓降載讓冰箱、冷氣掛點的情況。



你可能對這個有興趣…


至於阿祥比較幸運一點沒有壞冰箱冷氣,但還是有一些災情,比較容易觀察到的就是家中的電燈可能會不時閃一下,甚至發生凌晨時分瞬間斷電 1 – 2 秒後馬上復電的情況-因為家中有不少物聯網裝置,若斷電後會自動復歸,也因此好幾次半夜電燈或電視自動開啟的情況,家中的 NAS 也因此異常關機,還蠻擔心裡面的硬碟會突然壞掉。


也因此為了防範未然,為家中準備不斷電系統(UPS, Uninterruptible Power Supply))似乎是唯一的方法,於是也上網花了不少時間做功課,在選購時比較需要注意的有以下幾個重點:


搭配的家電本身的電壓、相位與耗電量?

雖說 UPS 有內建電池,停電時可維持電器持續運行,但畢竟電池容量有限,再加上不同設備的需求的功率不同,因此會是作為備援使用(例如:電腦在停電時可保持運行,讓使用者有時間存檔、正常關閉設備),因此在選用時要考量一下自己購買的 UPS 是否符合支援家電的功率需求。


在線式、離線式?

兩者的差異在於,在線式會比較適合電力品質不佳的環境,能提供較穩定的供電品質,在電力瞬斷時不會影響設備的運行(避免有些設備會因瞬斷後復電重開機的問題)而離線式則是單純在斷電時切換 UPS 內的電源使用,瞬間的切換對電腦來說沒有影響,相對價格也比較便宜,這兩者的選擇就需要看你使用 UPS 的環境會用到哪些設備、以及實際的供電狀況,當然,還有預算也是一個重點。此外,目前市面上也有所謂「在線互動式」的 UPS 產品,在電壓供應不足時才切換電池供電,做到無縫接軌。


節能功能?

相較於在線式 UPS,由於在線式 UPS 在市電正常時仍然透過 UPS 來供給電源,因此會有能源轉換浪費的問題,也因此現在也有提供「節能(ECO)」功能的在線互動式 UPS,提供了自動穩壓 AVR 的功能,讓UPS能應付一定範圍內電壓不穩定的問題,降低切換到電池供電的狀況,同時也能降低能耗產生。


其他功能?

除了電力備援,UPS 常見的功能還有像是「自動穩壓(AVR)」,可在市電電壓變化較大時進行調節,另外也有像是「純正弦波」輸出功能,可搭配具功率因數校正的設備,提升系統運作效率,並節省電費。此外,也有 UPS 提供與電腦連結後搭配系統工具監控的功能,甚至還有可連網透過雲端化平台遠端管理的功能,方便使用者隨時掌握家中重要設備的運作與 UPS 的狀態。以本篇文章介紹的 CP1500PFCLCDa 就支援正弦波輸出,可搭配主動式功率因素校正(APFC)的電源供應器使用,能符合電競電腦、小型伺服器及Mac等設備需求,提升系統運作效率,同時也有 PowerPanel 電力管理軟體 – 實現本地與雲端監控 UPS 提供與電腦連結後搭配系統工具監控的功能,甚至還有可連網透過雲端化平台遠端管理的功能,方便使用者隨時掌握家中重要設備的運作與 UPS 的狀態。

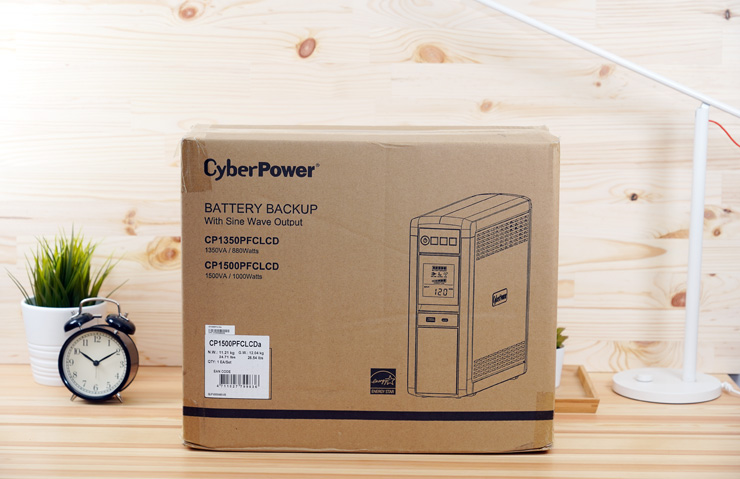

本文開箱主角,CyberPower 推出的在線互動式不斷電系統 CP1500PFCLCD。
本文開箱主角,CyberPower 推出的在線互動式不斷電系統 CP1500PFCLCDa。

綜合上面的資訊,阿祥最終選擇了 CyberPower CP1500PFCLCDa 這款在線互動式的 UPS,並搭配專屬的雲端卡配件,透過 CyberPower 的 PowerPanel 手機應用作為家中重要電力設備的保護方案,下面也來為大家帶來開箱與實際使用的心得吧!




CyberPower CP1500PFCLCDa 開箱

箱內物品除了主機與一體化的電源線,還提供了一個 USB 連結線與說明書一本。
箱內物品除了主機與一體化的電源線,還提供了一個 USB 連結線與說明書一本。

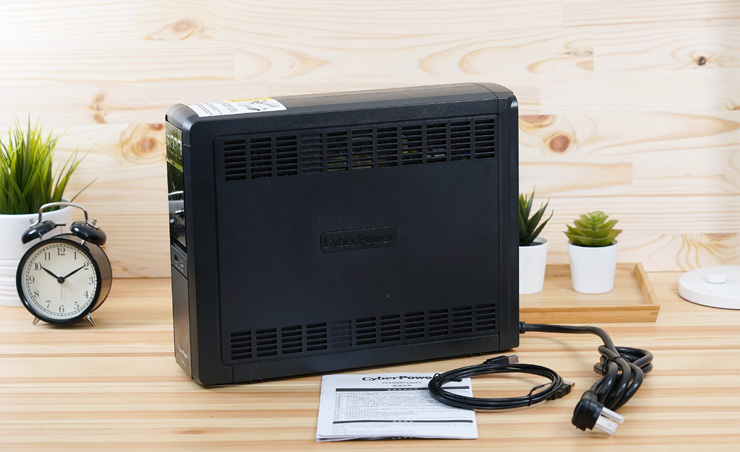

CP1500PFCLCD 的機身側面可以看到留有大面積的散熱孔。
CP1500PFCLCDa 的機身側面可以看到留有大面積的散熱孔。

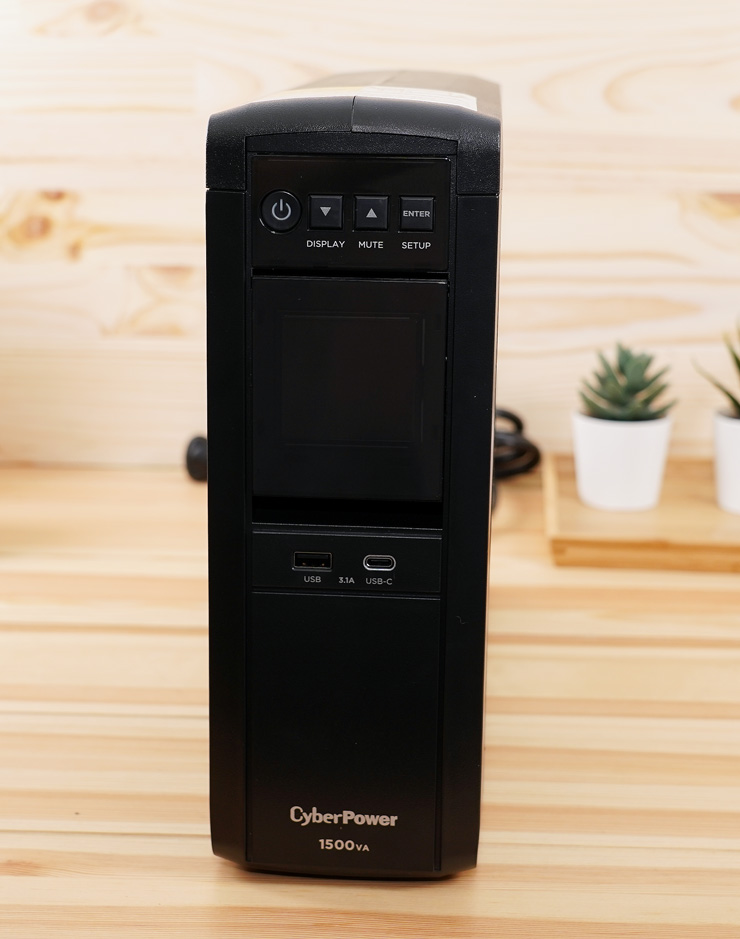

CP1500PFCLCD 的機身正面,主要控制介面設置於此。
CP1500PFCLCDa 的機身正面,主要控制介面設置於此。

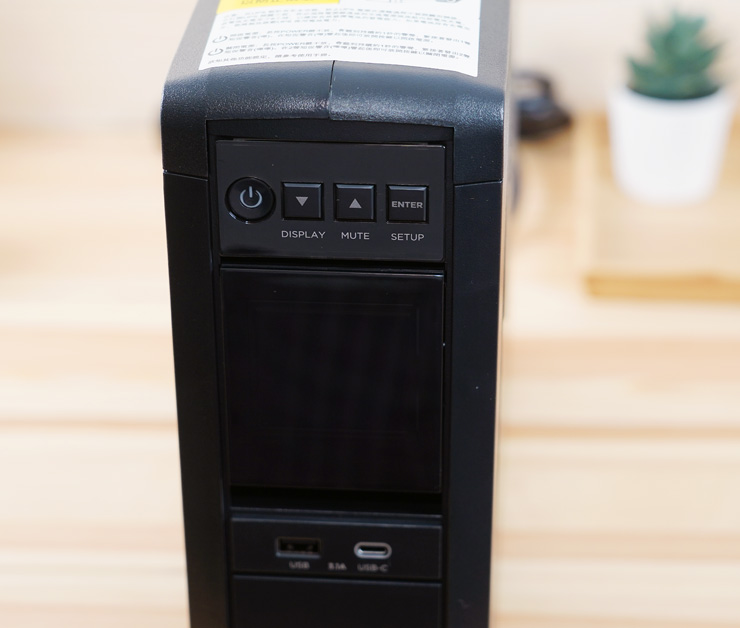

CP1500PFCLCD 的機身正面上方有四個控制鈕(電源、螢幕顯示 / 選單向下、靜音 / 選單向上 與設定 / 進入),下方提供了 LCD 面板與前置的 USB A 與 USB C 埠。
CP1500PFCLCDa 的機身正面上方有四個控制鈕(電源、螢幕顯示 / 選單向下、靜音 / 選單向上 與設定 / 進入),下方提供了 LCD 面板與前置的 USB A 與 USB C 埠。


CP1500PFCLCD 的機身正面可看到功率規格與 1500 VA。
CP1500PFCLCDa 的機身正面可看到功率規格與 1500 VA。

正面的螢幕可以向上調整五段角度,若機身擺放靠低處,可調整至最佳視角。
正面的螢幕可以向上調整五段角度,若機身擺放靠低處,可調整至最佳視角。

機身側面也可以看到產品的詳細型號與規格。
機身側面也可以看到產品的詳細型號與規格。

CP1500PFCLCD 的機身後側提供了許多連結埠與電源插口。
CP1500PFCLCDa 的機身後側提供了許多連結埠與電源插口。


CP1500PFCLCD 機身後側上半部可看到 USB 接口(連結電腦)、序列埠(連結電腦)、擴充槽與電話線接口(同樣也是防突波功能)。
CP1500PFCLCDa 機身後側上半部可看到 USB 接口(連結電腦)、序列埠(連結電腦)、擴充槽與網路突波保護孔。

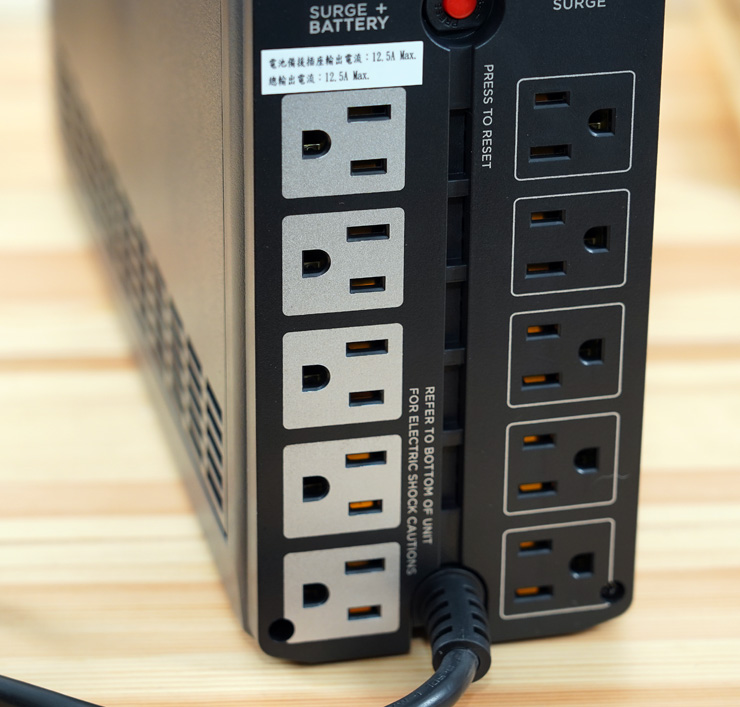

CP1500PFCLCD 後側有十組插座,左側銀色接口提供防突破與電力備援的功能,右側的黑色接口單純提供防突破功能,使用時要特別注意。
CP1500PFCLCDa 後側有十組插座,左側銀色接口提供防突破與電力備援的功能,右側的黑色接口單純提供防突破功能,使用時要特別注意。

CyberPower 雲端管理卡 RCCARD100 開箱

雲端管理卡本體,體積十分小巧。
雲端管理卡本體,體積十分小巧。

雲端管理卡的背面可以看到一組 RJ-45 接口,以及連結 APP 用的四維條碼。
雲端管理卡的背面可以看到一組 RJ-45 接口,以及連結 APP 用的四維條碼。



實際使用心得

由於內建電池的關係,CyberPower CP1500PFCLCDa 的重量並不輕,但整機的大小並不會過於龐大,所以實際安裝使用時,不需要花太多時間整理出一個較大的空間來擺放,但由於 UPS 會是長時間啟動運行的電力設備,因此還是需要注意擺放週圍要留有空間以確保散熱。


將雲端管理卡插入 CP1500PFCLCD 背面的擴充槽。
將雲端管理卡插入 CP1500PFCLCDa 背面的擴充槽。

雲端管理卡安裝完成的樣子。
雲端管理卡安裝完成的樣子。

至於在使用上,CyberPower CP1500PFCLCDa 本身即插即用,所以安裝時只需要將 UPS 連結市電,再將其他設備的插頭接駁至 CP1500PFCLCDa 本體的插座再開機即可,不過由於阿祥有額外搭配雲端管理卡,因此在接電前要先進行這張管理卡的安裝,但過程難度不高,只需卸下兩顆螺絲插入卡片後再將螺絲鎖回即可。


輸入電壓的數字(V)。
輸入電壓的數字(V)。

輸出電源的頻率。
輸出電源的頻率。


也能即時查詢到目前連結設備輸出的功率,但功率單位會是 VA(伏安),和常見的 W(瓦)會有一些落差(視設備實際狀況)。
也能即時查詢到目前連結設備輸出的功率,功率單位會可顯示 VA(伏安)與一般常用的 W(瓦)。

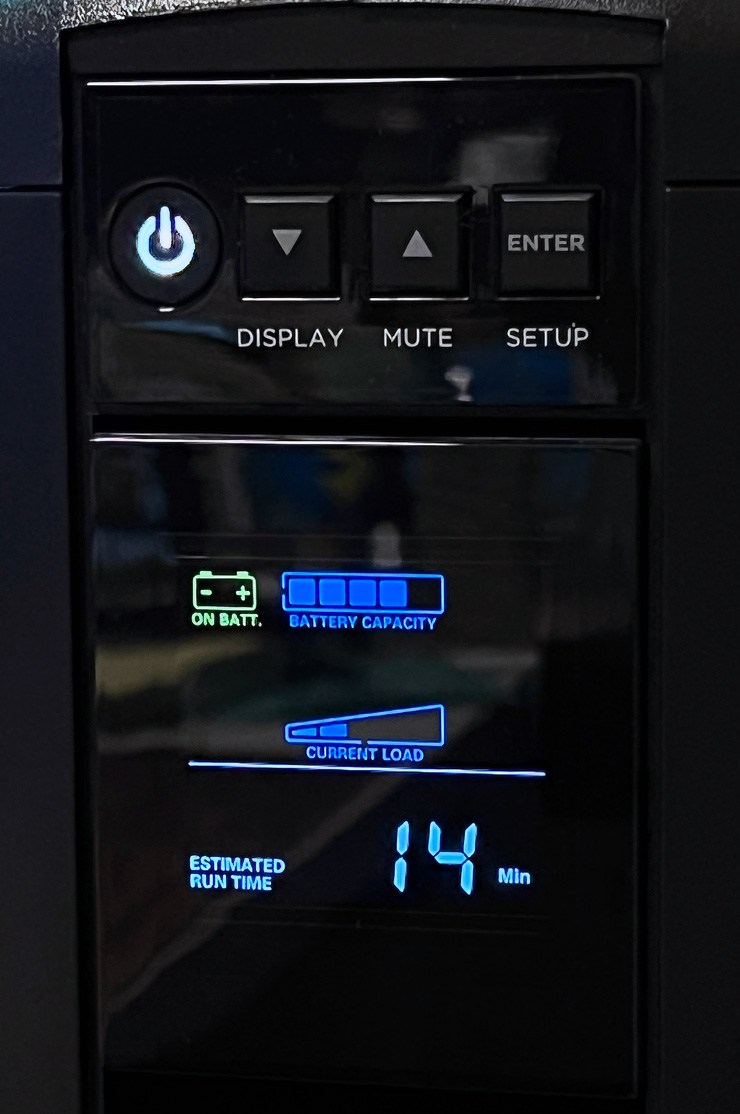

當市電中斷時,CP1500PFCLCD 會發出警示音並自動切換至電池供電,同時也能查看到剩餘可續航的時間預估。
當市電中斷時,CP1500PFCLCDa 會發出警示音並自動切換至電池供電,同時也能查看到剩餘可續航的時間預估。

CP1500PFCLCDa 本身配備有液晶螢幕與操控面板,設備運作時的狀態都可以一目了然,包括電池容量、電力負載與輸入輸出的電壓、頻率…等,同時也能看到內建電池預估可負載的時間…等。


PowerPanel 可在 App Store 或 Google Play 上找到,使用前需要先註冊一組帳號。
PowerPanel 可在 App Store 或 Google Play 上找到,使用前需要先註冊一組帳號。


在 PowerPanel 主頁按右上角的「+」可新增設備,我們可透過「用 QR Code 加設備」,掃描雲端卡上的四維條碼來連結。
在 PowerPanel 主頁按右上角的「+」可新增設備,我們可透過「用 QR Code 加設備」,掃描雲端卡上的四維條碼來連結。

除了本機上的監控,CP1500PFCLCDa 也可以支援 Cyber Power 提供的 PowerPanel 應用工具,我們可以透過機身上的 USB 埠連結電腦,透過電腦版軟體來查看,或是搭配雲端管理卡,讓 UPS 可以連網並使用手機版的 PowerPanel 將設備添加至雲端版線上平台,即可隨時透過手機監控 UPS 的狀況。

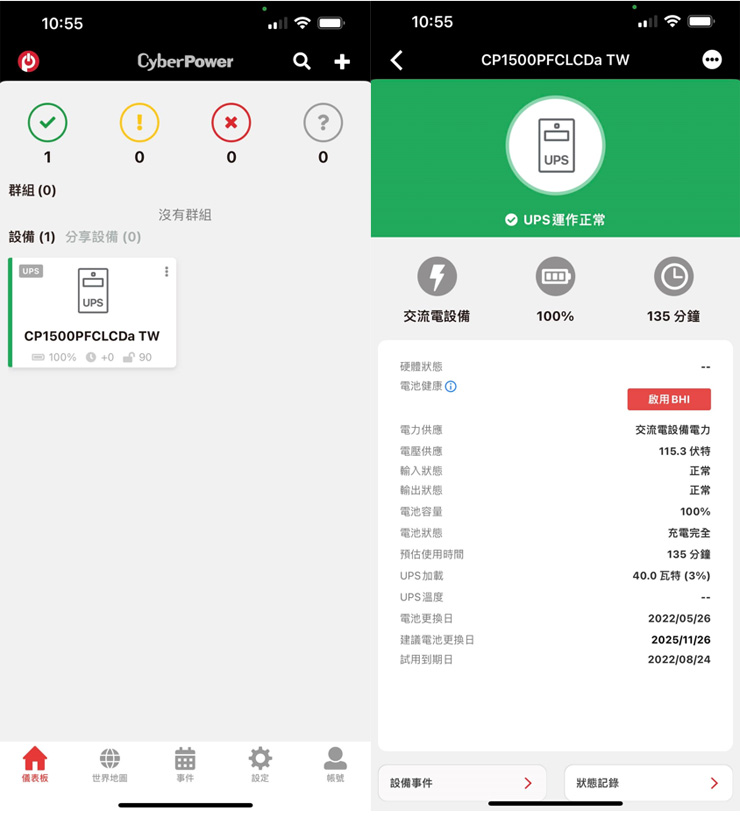

在 PowerPanel 主頁可看到完成連結的設備,點選後可查看 UPS 運作的狀態。
在 PowerPanel 主頁可看到完成連結的設備,點選後可查看 UPS 運作的狀態。

PowerPanel 手機版也可以查看近期發生過的事件(斷電、電壓不足、電壓過載…等),也有狀態記錄功能可查看電壓、頻率…等監控狀況。
PowerPanel 手機版也可以查看近期發生過的事件(斷電、電壓不足、電壓過載…等),也有狀態記錄功能可查看電壓、頻率…等監控狀況。


若是 CP1500PFCLCD 有特殊狀況(市電斷電、恢復),APP 也會主動發出訊息警示。
若是 CP1500PFCLCDa 有特殊狀況(市電斷電、恢復),APP 也會主動發出訊息警示。

結語

在過去阿祥也曾經使用過其他品牌的 UPS 產品,不過多半是離線式設計,單純作為電腦主機、螢幕設備的備援,在停電時有機會存檔、正常關機,相較之下 CyberPower CP1500PFCLCDa 的功能就更多元了,除了電腦之外,24 小時不停機的 NAS 也能列入重點保護的對象,也不用擔心異常關機會造成檔案系統的毀損了。


除此之外,CyberPower CP1500PFCLCDa 的 LCD 也提供了完備的資訊,像是連結設備的即時功率也是平時用電時的一個參考,還有可以依照連結設備的功率來推估電池可提供續航,也能幫助使用者掌握斷電時「善後」的時機-當然,UPS 不是真正的大電源,不用幻想可以撐幾個小時這麼久,不過若是功率較低的家電,在停電之後確實是可以再多支撐一下,像是天氣很熱時,不幸停電至少還能開個電扇消消火,另外 CP1500PFCLCDa 也提供前置 USB A 與 USB C,也能搭配手機、平板等設備提供穩定的電源。


CyberPower CP1500PFCLCD 的體積小巧不佔空間,也更便於安排安裝的位置。
CyberPower CP1500PFCLCDa 的體積小巧不佔空間,也更便於安排安裝的位置。

另外 CP1500PFCLCDa 本身也具備穩壓功能,除了像電腦、NAS 這種精密設備之外,家中較昂貴的電器如電視、音響擴大機…等,也能透過 UPS 的穩壓功能,避免不穩定的電力供應造成設備耗損。


當然,也不得不提 CP1500PFCLCDa 可以搭配雲端管理卡來遠端管理的功能,這也是市面上少數有這個功能的 UPS 產品。除了透過手機更簡單直覺,無論人是否在家中也都能即時查看家中供電狀況,若有意外停電也會主動告知,可以提早做出對應處理!
