[NAS] 輕鬆升級 10GbE 高速網路環境!QNAP Thunderbolt 3 對 10GbE 網路轉換器「QNA-T310G1T」搭配 QNAP TVS-472XT 開箱分享,實測到底有多快!

文章分類: 學習.思考, 智慧新世代, 智慧生活, 硬體練功房

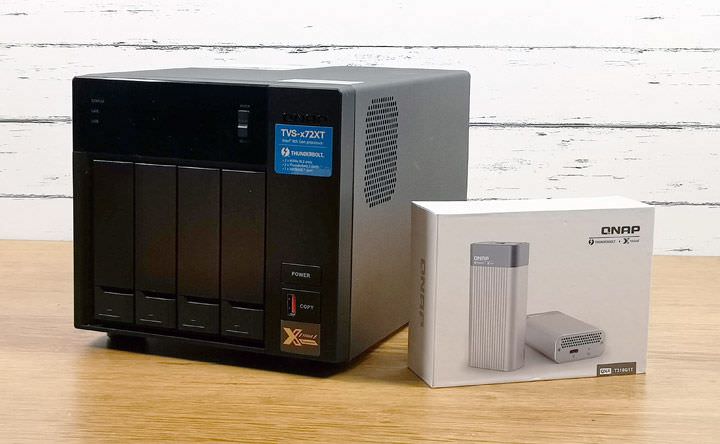

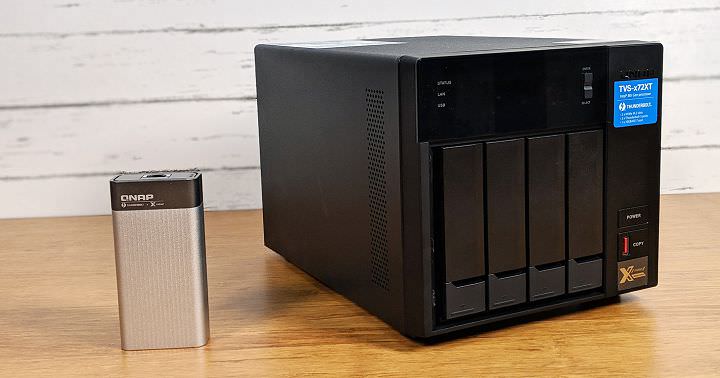

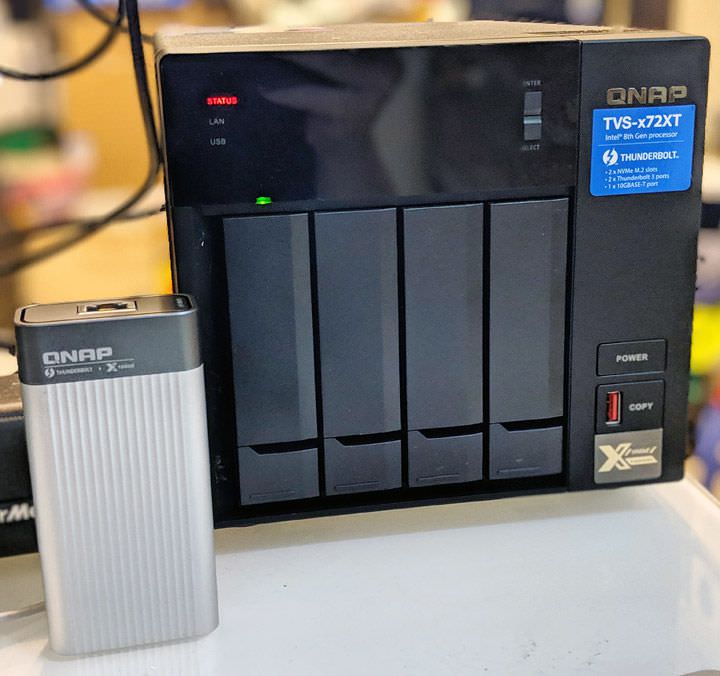

圖:「QNA-T310G1T」搭配 QNAP TVS-472XT,完美發揮 10GbE 網速的組合!



(本文同步發表於 T客邦



輕鬆升級 10GbE 高速網路環境!QNAP Thunderbolt 3 對 10GbE 網路轉換器「QNA-T310G1T」搭配 QNAP TVS-472XT 開箱分享,實測到底有多快!對於許多高階電腦使用者、工作室或是中小企業來說,想要搞定龐大數位資料的備份、管理與分享,其實並不是一件難事,尤其近幾年「網路附加儲存設備(Network Attached Storage, NAS)」的規格與功能都不斷升級,過去可能需要透過架設伺服器才能滿足的功能,現在只需要一台 NAS 就能搞定。





不過隨著數位資料的數量與檔案大小都愈來愈可觀,NAS 除了儲存容量的擴充之外,另一個讓使用者困擾的就是「檔案傳輸速度」,尤其是以影像設計或是影音創作為主的專業工作者,每每遇到龐大檔案需要傳輸或備份,通常還是得花費不少時間等待,這也讓工作效率大大降低。不過今年市面上也看到愈來愈多支援「10GbE」高速網路的高階款 NAS 出現,透過更高速的網路環境,可以達到更好的資料傳速效率。

不過想要發揮 10GbE 等級 NAS 的真正實力,電腦端也同樣得要具備 10GbE 等級的網路卡才算真正夠力,但目前市面上除了部份高階電競的桌機、筆電,以及專業級的工作站才有內建 10GbE 的網路卡,一般常見的桌機筆電基本上都還是停留在 GbE 等級,對於桌機用戶來說,可能還有機會透過擴充卡來升級 10GbE 的環境,但使用一般 GbE 等級的筆電,恐怕就無法享受這樣的高效率。




圖:QNAP TVS-472XT 是一款規格頂級的 4 Bay NAS,內建有高速的 10GbE 網卡。



而國內的 NAS 大廠 QNAP 威聯通科技也看到使用者這方面的需求,在最近全新推出了「Thunderbolt 3 對 10GbE 網路轉換器」的全新產品系列-QNA-T310G1T 與 QNA-T310G1S 兩款新產品,可以讓使用者透過高速的 Thunderbolt 3 介面獲得 10GbE 網路連線能力,而且相較於過去透過龐大的 Thunderbolt 3 PCIe 擴充盒的方式,QNA-T310G1T 與 QNA-T310G1S 的體積輕薄短小易於攜帶,因此更是適合搭配筆電來使用。而 QNA-T310G1T 與 QNA-T310G1S 這兩款系列產品,最主要的差異在於採用的傳輸接口有些差異,其中 QNA-T310G1T 採用 NBase-T 接口,除了 10Gbps 的傳輸速度之外,也能向下相容於 5Gbps、2.5Gbps 、1Gbps 與 100Mbps 傳輸速率;而 QNA-T310G1S 則是採用 SFP+ 接口,因此僅支援 10Gbps 傳輸速率。




圖:透過 QNA-T310G1T,可以讓電腦透過 Thunderbolt 3 埠快速擴充 10GbE 網路,並能與同樣具備 10GbE 網路的 NAS 相連結。




不過到底 10GbE 等級的網速有多快?相較於目前大家常用的 GbE 等級真的有差別嗎?在接下來的開箱評測中,我們就將為大家帶來 QNAP 「QNA-T310G1T」與定位高效能多媒體 NAS 的 QNAP TVS-472XT 這個黃金組合,實際評測一下產品的功能特色吧!



QNAP QNA-T310G1T & TVS-472XT 產品特色搶先看

QNA-T310G1T 產品特色

  • 全金屬材質外殼打造,質感表現優異。
  • 外觀設計加入細密溝槽設計,強化散熱效果。
  • 體積迷你方便隨身攜帶使用。
  • 不需額外連結電源,可直接使用電腦、筆電的電源來運作。
  • 透過 Thunderbolt 3 埠可讓電腦直接升級 10GbE 網路環境,帶來更高速的傳輸能力。

TVS-472XT 產品特色

  • 4 Bay 擴充能力,並提供雙 M.2 PCIe NVMe SSD 插槽,可作為快取應用或配置高速儲存池。
  • 內建 10 GbE 乙太網路埠,提供更高速網路傳輸速度。
  • 內建雙 Thunderbolt 3 埠,可支援 SMB,完全相容於 Mac 與 Windows 環境。
  • 內建 PCIe 擴充槽,可依照需求擴充 SSD、無線網路卡或是顯示卡…等裝置。
  • 具 4K 影音播放與即時轉檔能力,可透過 HDMI 2.0 埠輸出 4K 60Hz 畫面至大螢幕。
  • 可透過 Qtier 自動分層儲存最大化 SSD 效益,資料傳輸速度更快更有效。
  • 內建完整的自動化備份機制,並提供快照功能,最高單碟 / LUN 各256 個版本,整機最多 1024 個版本。
  • 內建Virtualization Station (虛擬機工作站) 和 Container Station (軟體容器工作站),提供最完整的測試與開發環境。

QNAP TVS-472XT 產品開箱與安裝使用

QNAP TVS-472XT 本身是一款定位高階的 4 Bay 多媒體 NAS,除了內建 10GbE 的高速網路埠之外,更提供雙 Thunderbolt 3 埠,在使用上更具彈性,能依照使用者需求來連結至網路或是電腦使用。此外,TVS-472XT 還內建了雙 M.2 PCIe NVMe SSD 插槽,可透過 Qtier 自動分層儲存技術,能分辨使用者存取資料的類型來自動配置資料在 SSD 與 HDD 之間,進而大幅強化資料存取的效率,因此非常適合用在媒體編輯與多人協作的用途。

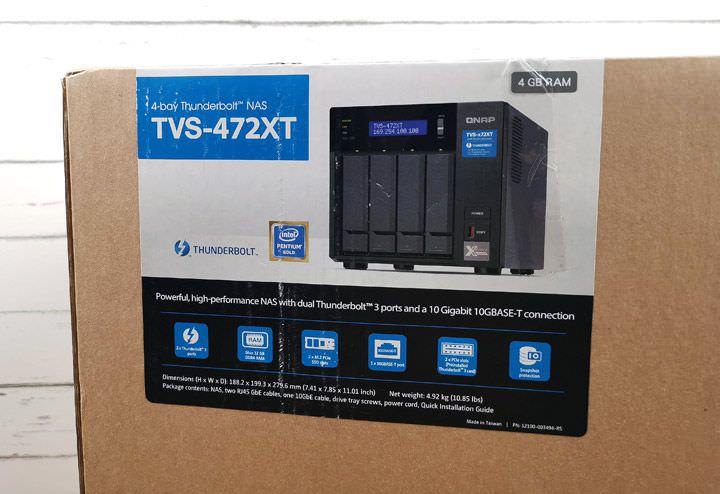

圖:TVS-472XT 的外箱上也有相當詳細的產品規格與特色。

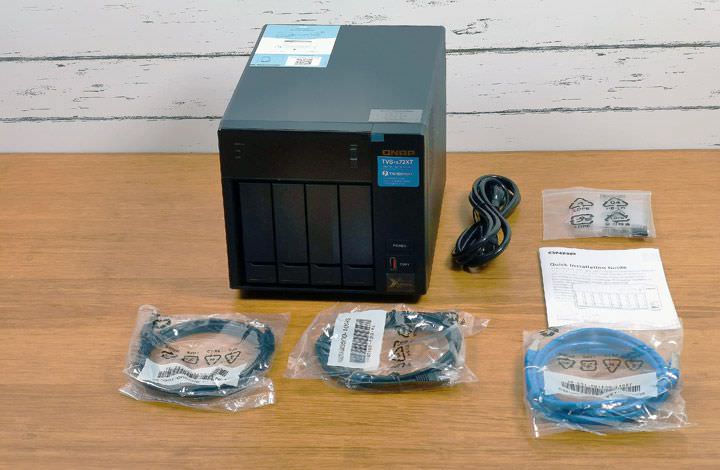

圖:箱內所有物品一覽,除了 TVS-472XT 本體、電源線、說明書與螺絲等零件之外,也附贈了一條 10GbE 網路線與兩條 GbE 網路線。

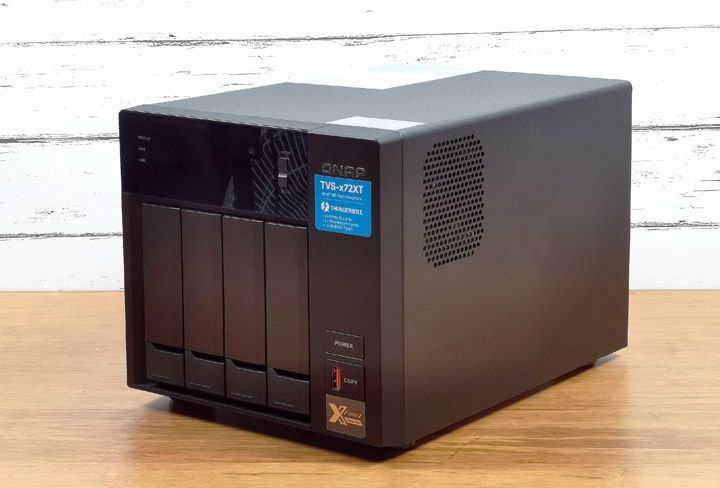

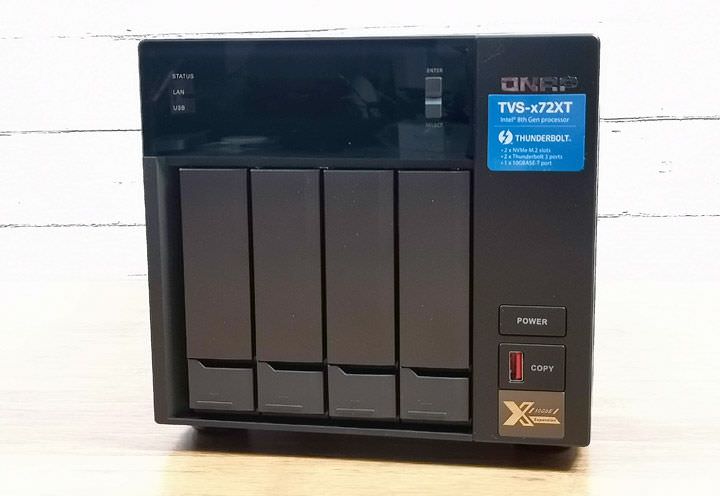

圖:TVS-472XT 的正面,可看到四個 3.5 / 2.5 吋硬碟槽,上方也有液晶面板與操控鈕,另外右下角有電源鈕與 USB 3.1 Type A 埠可外接設備。

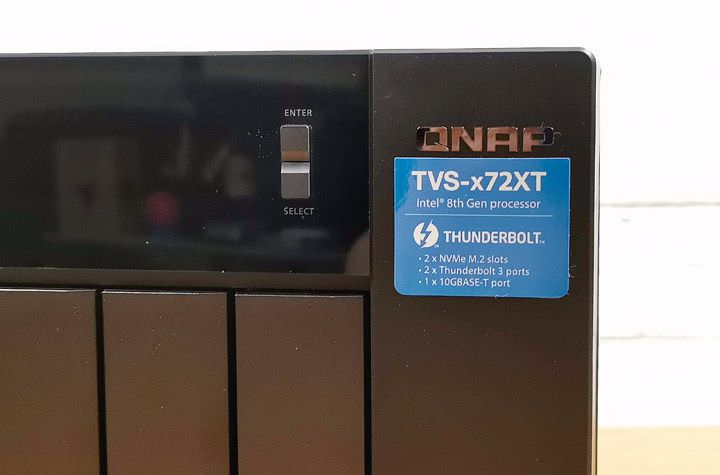

圖:TVS-472XT 的液晶面板可顯示 NAS 運行的現況,我們可透過兩顆按鈕來切換選單與確認功能。

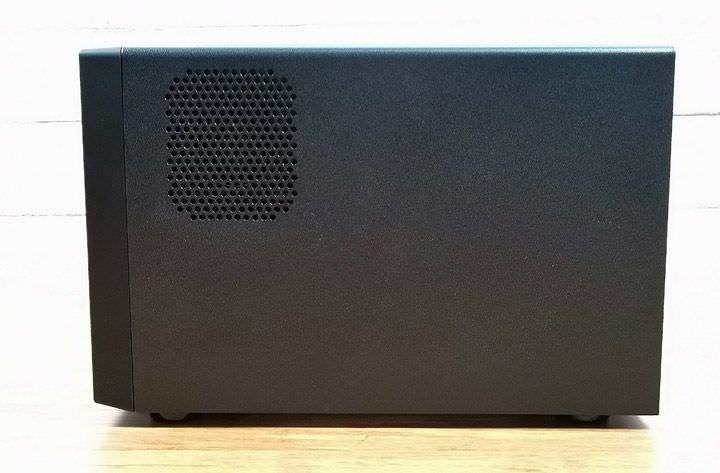

圖:TVS-472XT 機身右側留有散熱孔,裡頭也有風扇強化主板的散熱。

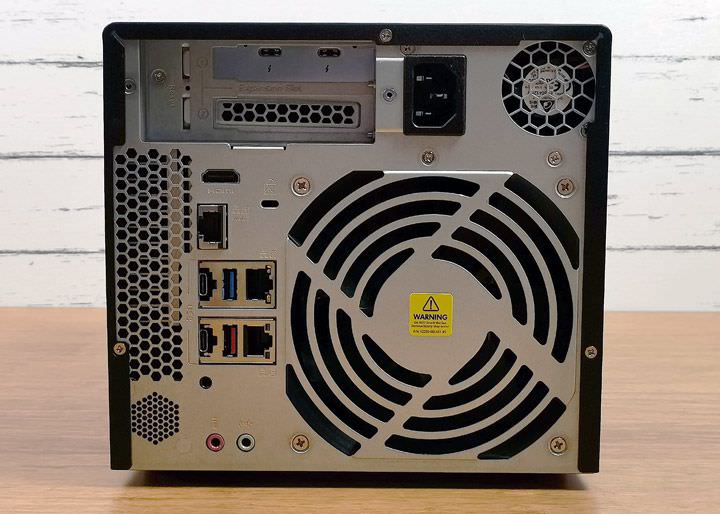

圖:TVS-472XT 機身後側有主要的連結埠、電源連結口、電源供應器風扇、主機大尺寸風扇與揚聲器孔…等。

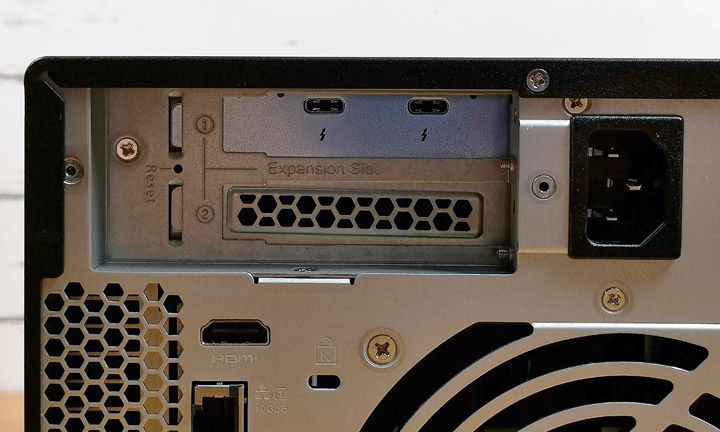

圖:TVS-472XT 提供了兩組 PCIe 擴充槽,其中一組出廠已預裝了兩埠 Thunderbolt 3 的擴充卡。

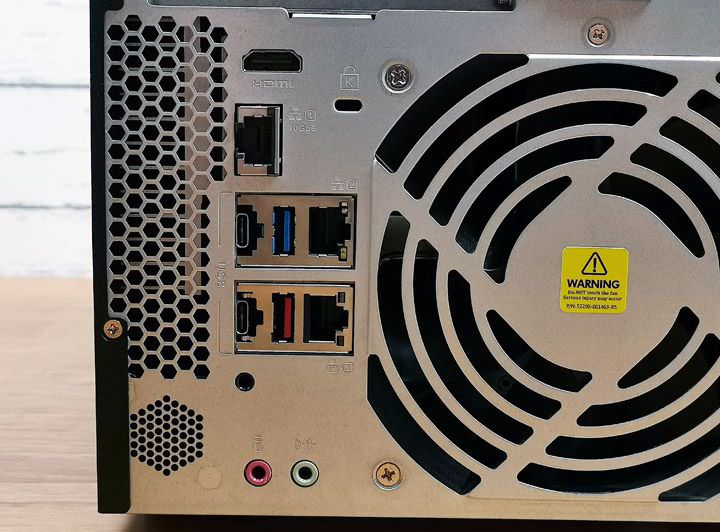

圖:TVS-472XT 也提供相當完整的連結埠,包括 HDMI 2.0、10 GbE 網路埠、兩組 GbE 網路埠、兩組 USB Type C、兩組 USB Type A(3.0、3.1 各一組),以及耳機和麥克風孔。

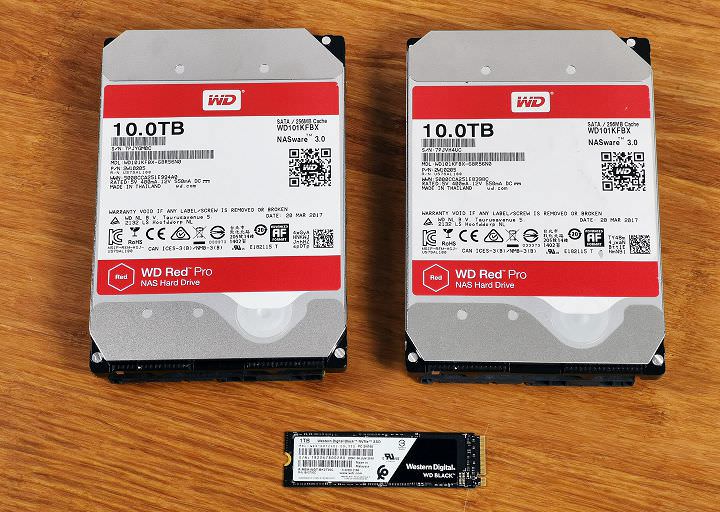

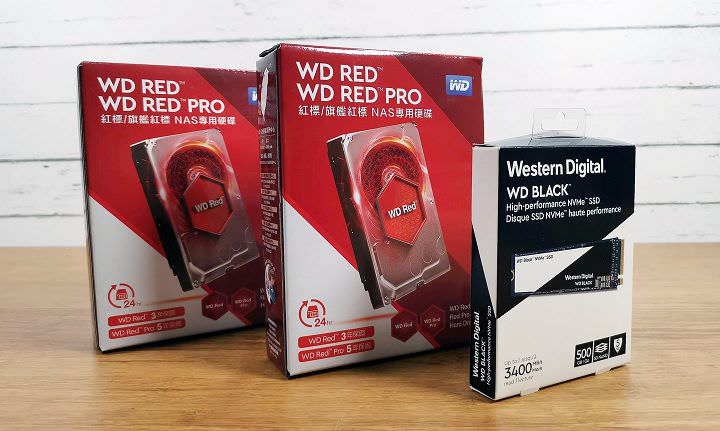

圖:此次測試所使用的硬碟與 SSD 均為 WD 出品,有兩顆 WD 紅標 10 TB,以及一條 M.2 的 WD 黑標 NVMe 1TB SSD。

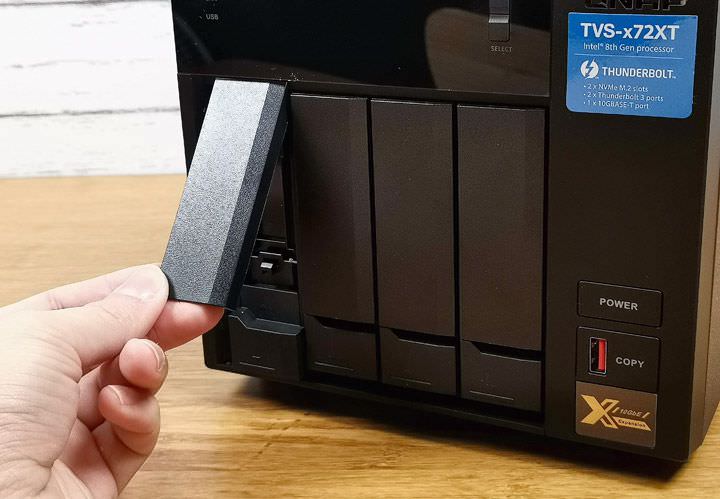

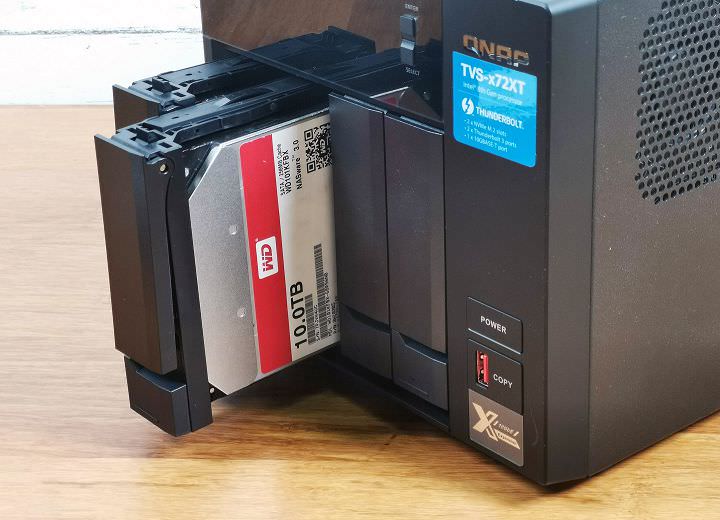

圖:TVS-472XT 的硬碟槽可先將下方卡榫往下扳解鎖,並將托盤保護蓋向上拉,即可抽出。

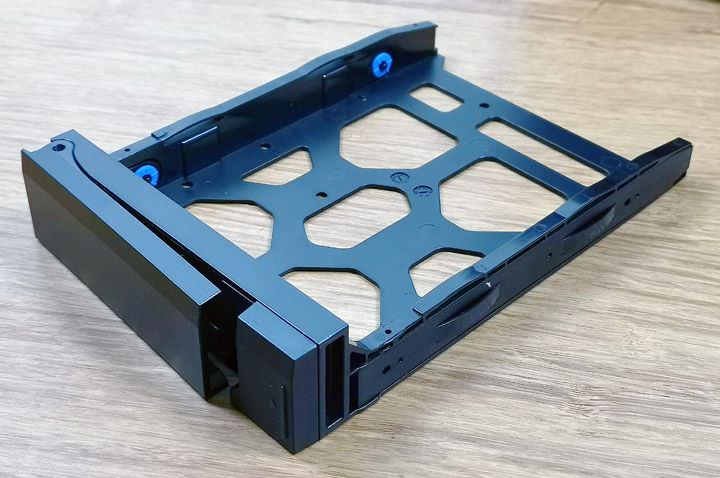

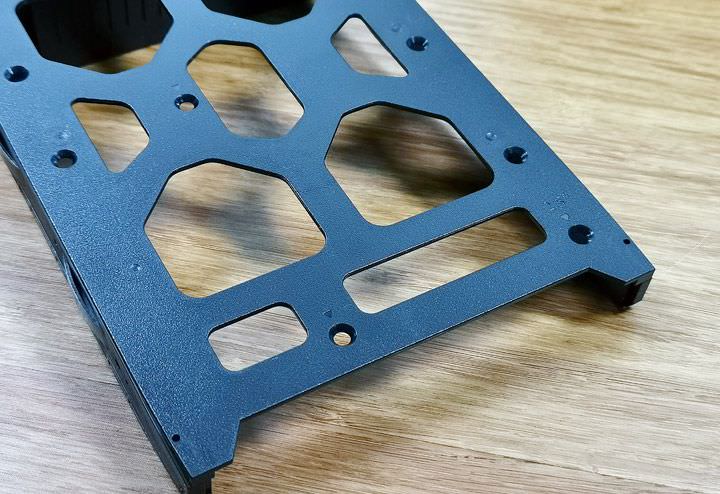

圖:硬碟槽本身採無螺絲設計。

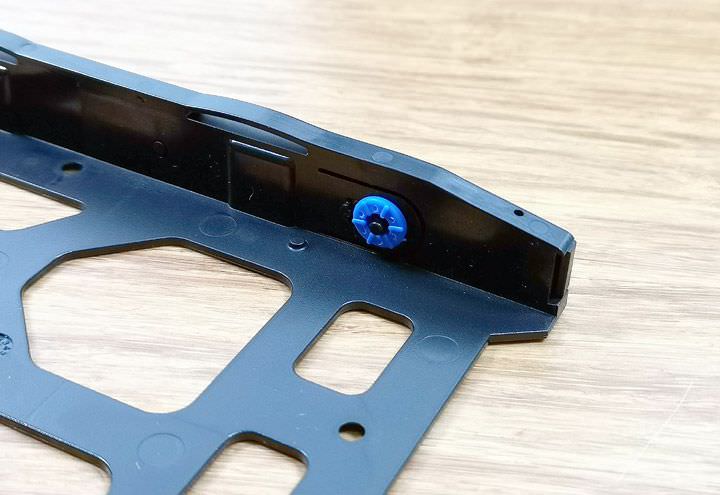

圖:內側有可固定 3.5吋硬碟的橡膠墊。






圖:若要安裝 2.5吋硬碟,就需要透過底部對應的螺絲孔來鎖緊固定。






圖:準備進行硬碟的安裝。

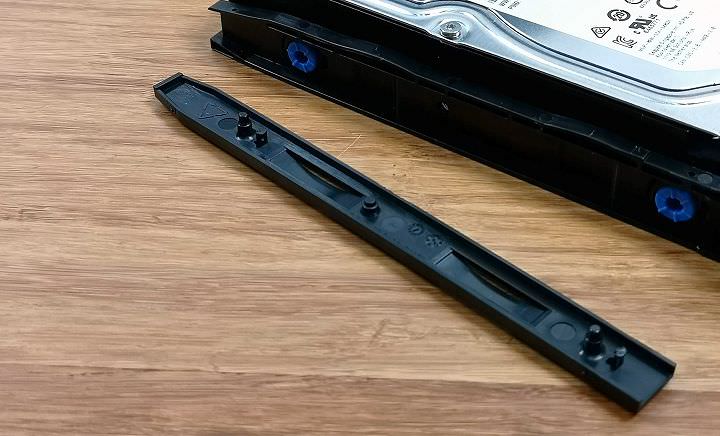

圖:將硬碟外側托盤的固定條拉開,將硬碟置入後再插回固定條即可完成。






圖:硬碟固定完成後,再將托盤推回硬碟槽就搞定囉!

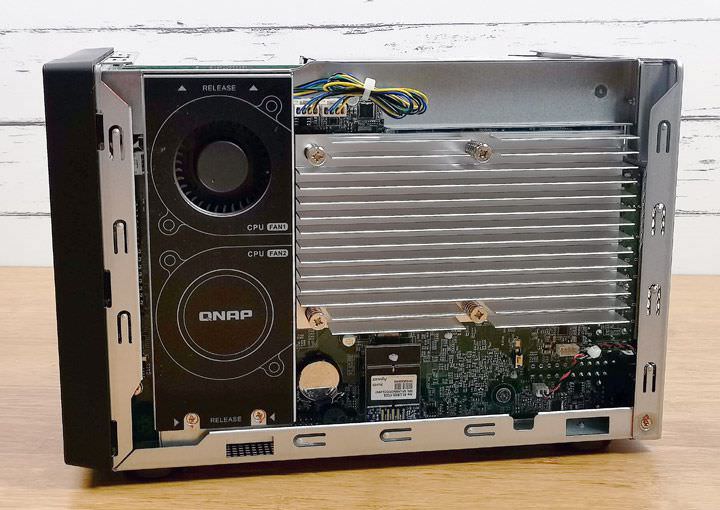

圖:打開機殼,我們可以看到針對主板上的 CPU 已經有一組風扇來強化散熱。






圖:主板上可看到預留兩組 M.2 PCIe NVMe SSD 的插槽可擴充。

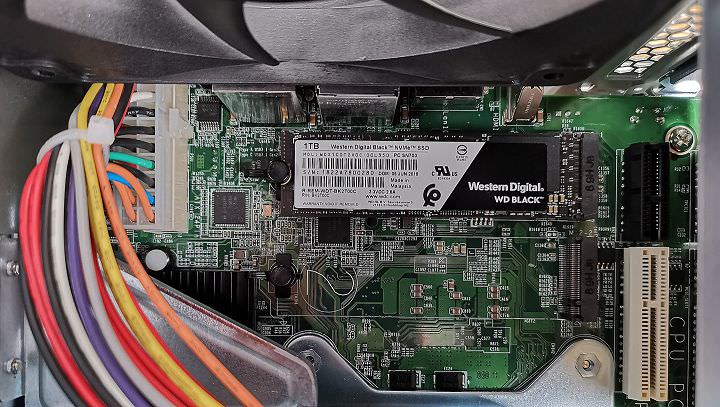

圖:我們將 WD 黑標 SSD 安裝至第一組 M.2 插槽中。

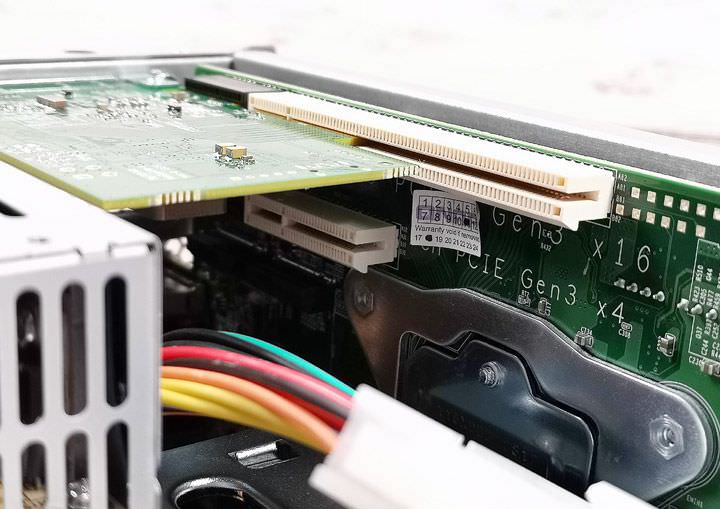

圖:主板上也有兩組 PCIe 插槽,其中 x16 的槽已安裝了 Thunderbolt 3 擴充卡,另外還保留一組 x4 規格的可彈性運用。

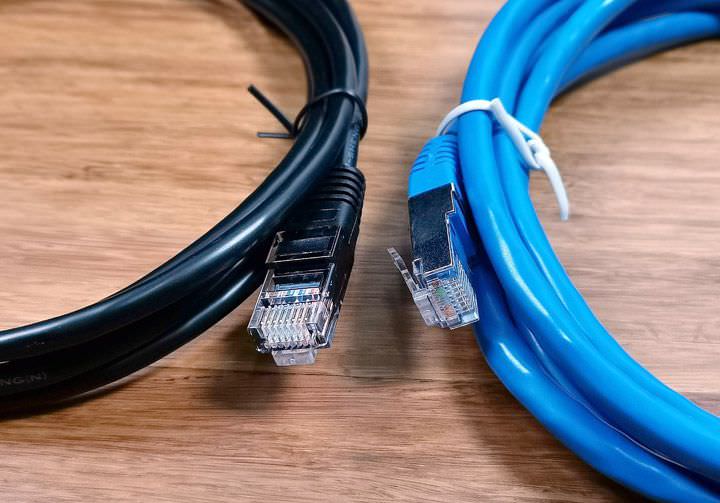

圖:隨附的 10GbE 網路線(圖右)與 GbE 網路線(圖左)。

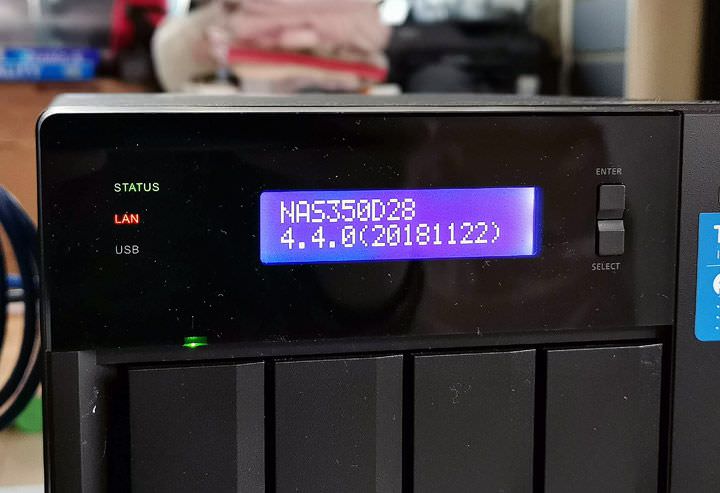

圖:TVS-472XT 開機後,面板也會有相關狀態的顯示,包括 NAS 的名稱,IP 等資訊,若有特殊狀況也會即時顯示在面板上。

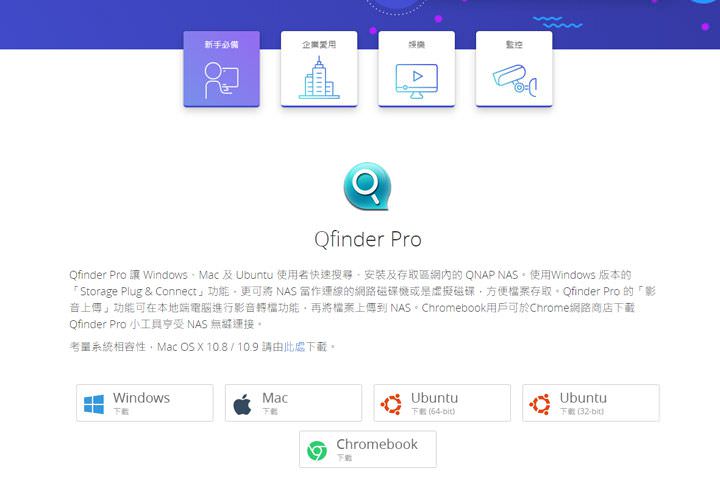

圖:TVS-472XT 的安裝非常簡單,可透過線上網址來串連,不過如果是像此次測試以網路線直連,就可採用 Qfinder Pro 工具來協助。

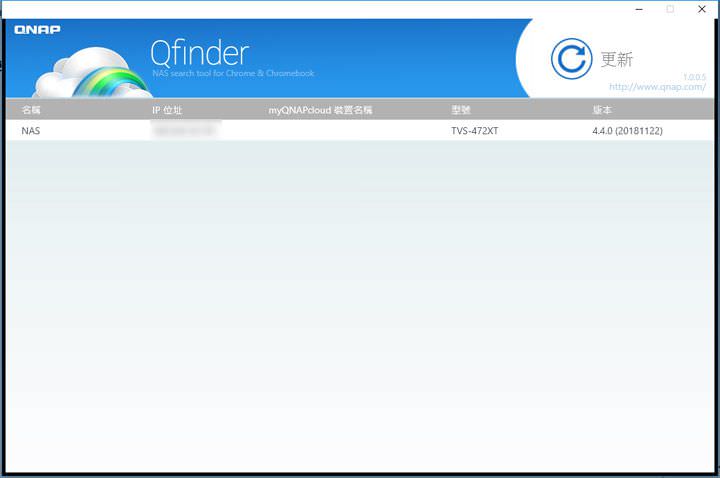

圖:透過 Qfinder 可搜尋到 NAS 並完成安裝。





QNAP QNA-T310G1T 產品開箱與安裝使用

過去電腦想要擴充 10GbE 的網路環境,桌機可以透過網路卡擴充的方式來完成,不過筆電的使用者可能就沒有比較便利的擴充方式,也因此可透過 Thunderbolt 3 埠連結擴充 10GbE 網路的 QNA-T310G1T 就會是目前最簡單便利的方式,而且相較於透過 Thunderbolt 3 的 PCIe 外接擴充盒,QNA-T310G1T 不僅體積迷你易於攜帶,也不需要連結額外的電源,使用上更為便利。

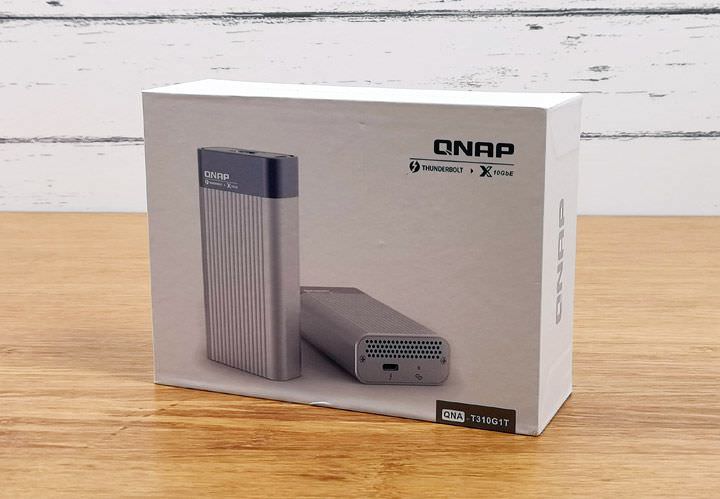

圖:QNAP QNA-T310G1T 的外盒正面。

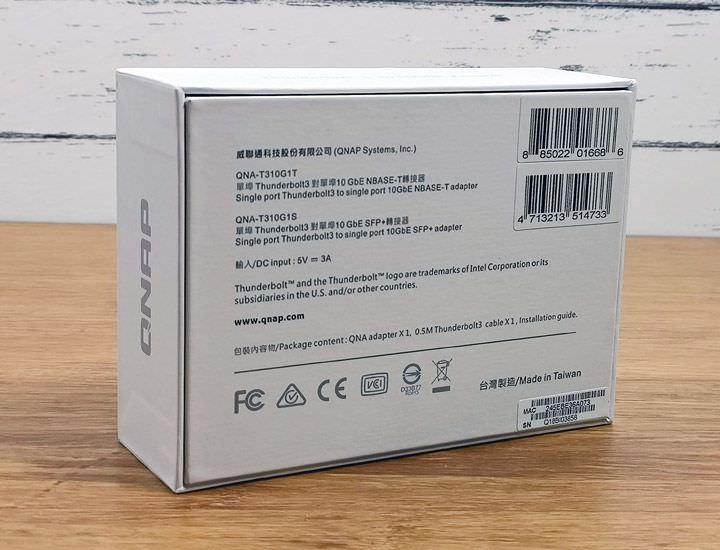

圖:QNAP QNA-T310G1T 的外盒背面,有多國語言的產品說明。

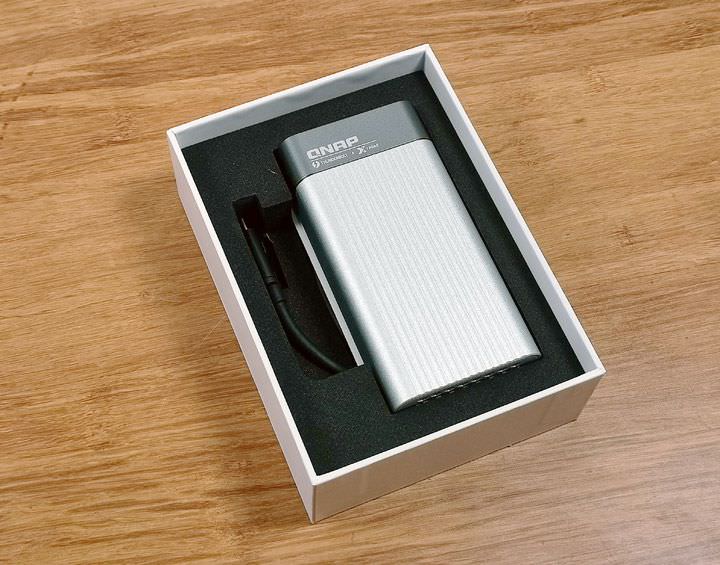

圖:開箱,可看到 QNAP QNA-T310G1T 本體與隨附的 Thunderbolt 3 短線。

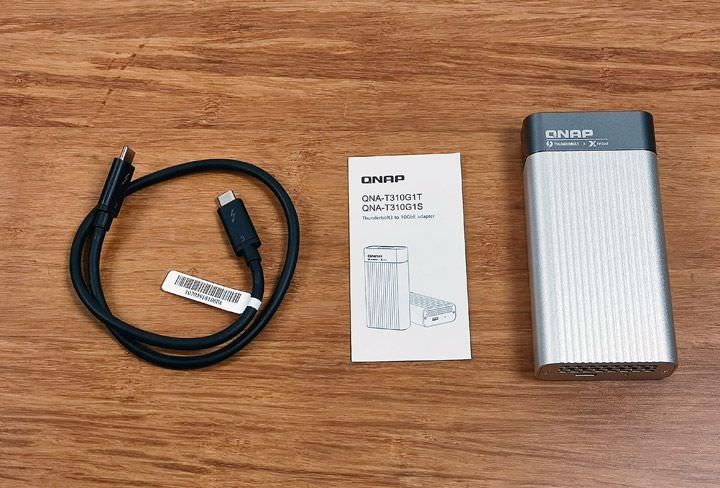

圖:盒內所有物品一覽。

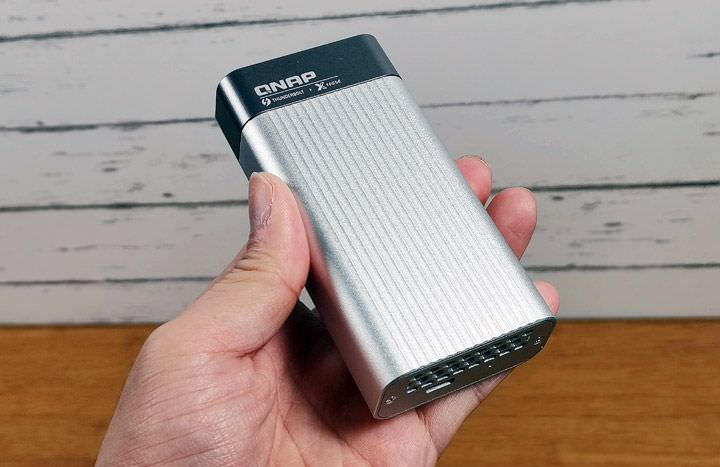

圖:QNAP QNA-T310G1T 本體超迷你,可以輕鬆一手掌握,而機身的金屬材質也有相當不錯的質感。

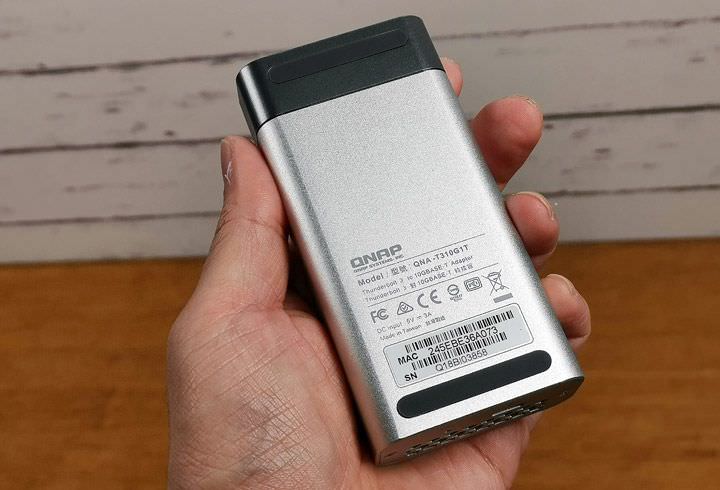

圖:QNAP QNA-T310G1T 本體背面也有相關規格。

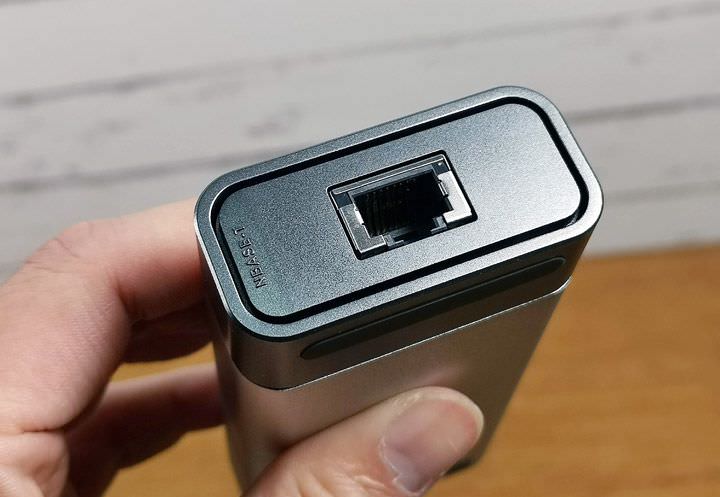

圖:頂部的 10 GbE 網路接口,採用 NBase-T 接口,除了 10Gbps 的傳輸速度之外,也能向下相容於 5Gbps、2.5Gbps 、1Gbps 與 100Mbps 傳輸速率。

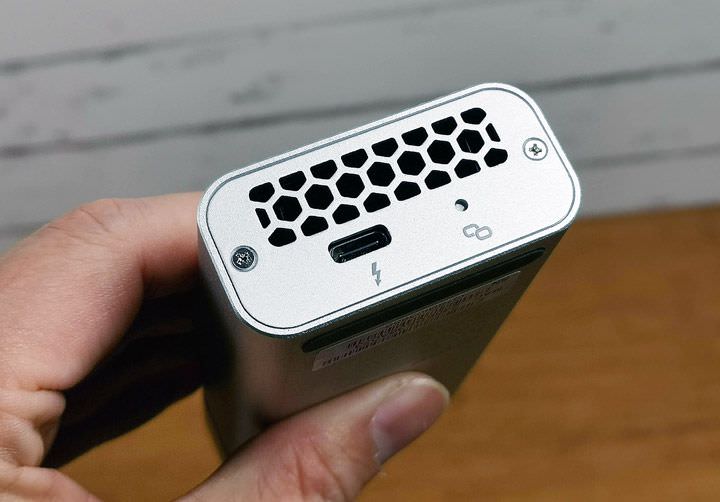

圖:底部有散熱孔與 Thunderbolt 3 接口,以及指示燈號。

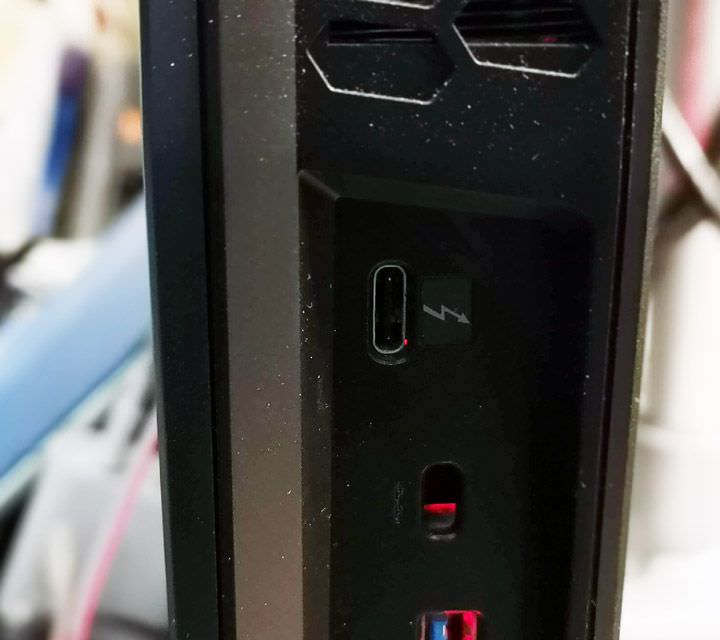

圖:QNAP QNA-T310G1T 僅支援 Thunderbolt 3 的傳輸規格,請確認你的電腦或筆電上的 USB Type C 也有標示這樣的閃電符號哦!

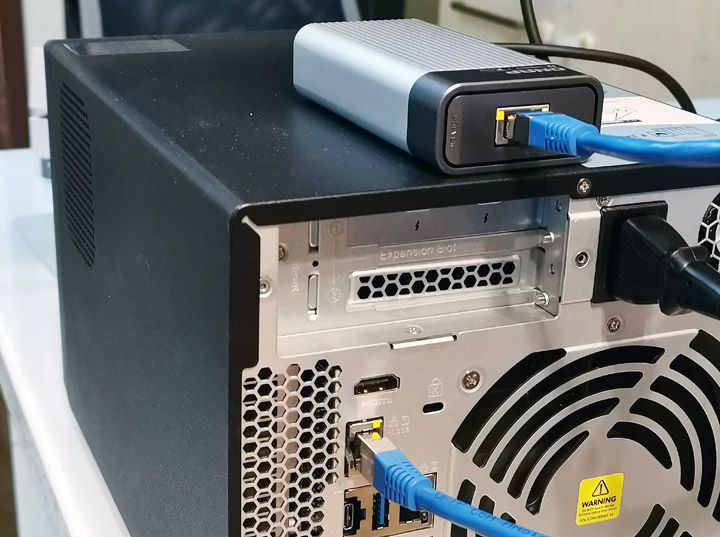

圖:實際串接起來的樣子,使用上真的非常簡單。

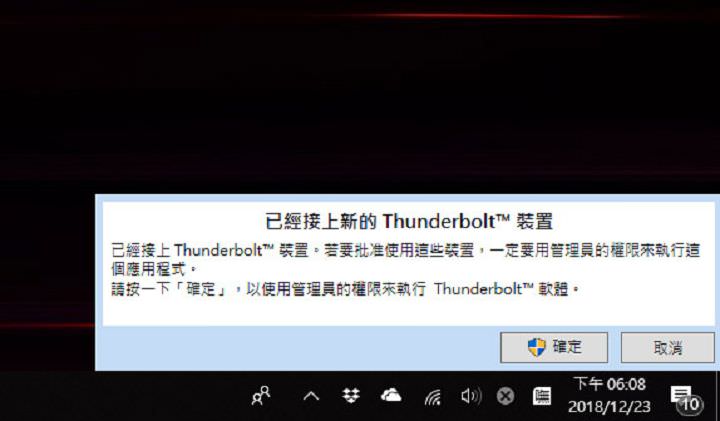

圖:連結至電腦後,系統也會有 Thunderbolt 裝置連結的提示,點一下「確定」來進行基本設定。

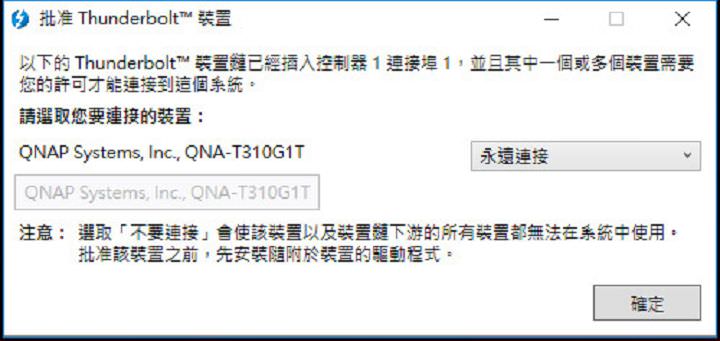

圖:請將連結設定為「永遠連結」。

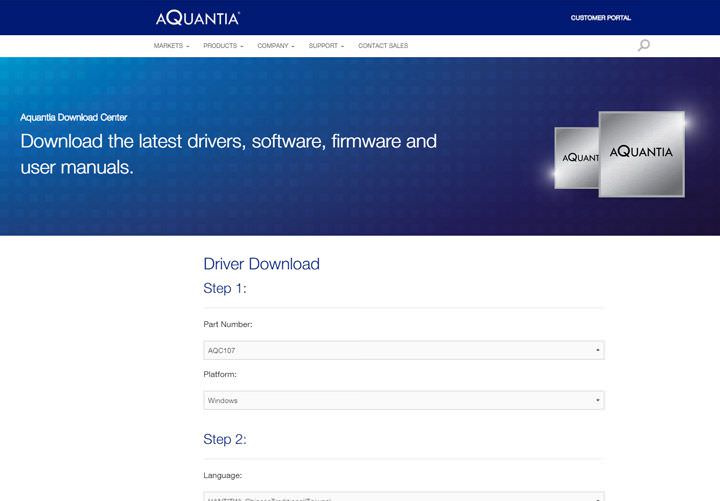

圖:在使用 QNAP QNA-T310G1T 時,Windows 用戶需要到官網指示的 AQUANTIA 網站下載驅動程式並安裝完成,才能順利啟用,若是 macOS 用戶,則需要更新至 10.13.3 之後的版本。

速度實測

接下來我們也來實測一下 QNA-T310G1T 實際的效能,筆者以網路線直連電腦的方式,來比較一下 1GbE 網路與 10 GbE 網路的速度實測差異,而受測電腦平台的主要規格為 Intel Core i7-8700,16GB DDR4-2400 記憶體,儲存設備為 Samsung PCIe NVMe 256 GB SSD。另外在 NAS 上安裝了兩顆 10TB WD RED PRO 紅標 NAS 專用 HDD,並搭配同樣是 WD 出品的黑標 M.2 NVMe 1TB SSD。

1 GbE 網路環境傳輸測試

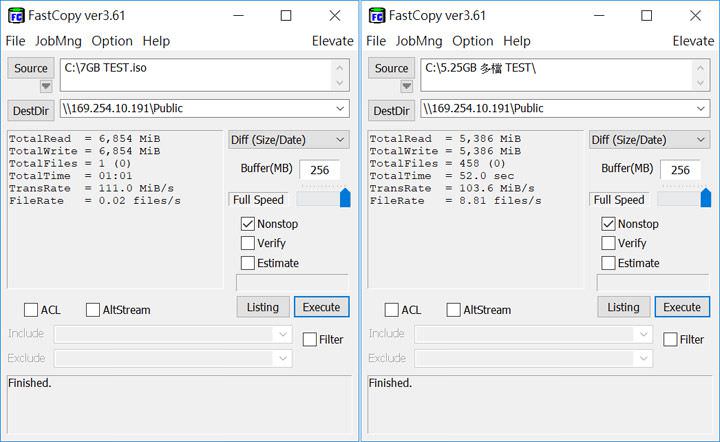

圖:透過 FastCopy 來測試單檔 7GB 的檔案,平均存取速度為 111 MiB/s(換算為 116.4 MB/s);測試多檔 5.25GB 的檔案,平均存取速度為 103.6 MiB(換算為 108.6 MB/s)/s

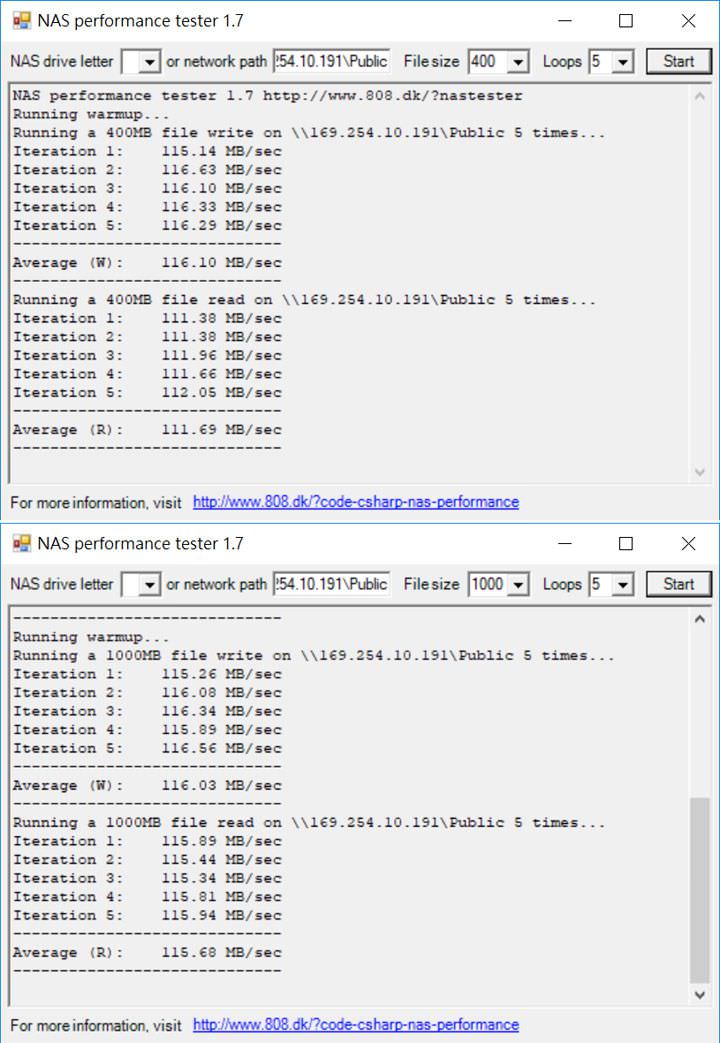

圖:透過 NAS Performance 來測試,檔案數設定為預設的 400,平均寫入為 116.10 MB/s,平均讀取為 111.69 MB/s;另外檔案數設定為 1000,平均寫入為 116.03 MB/s,平均讀取為 115.68 MB/s。

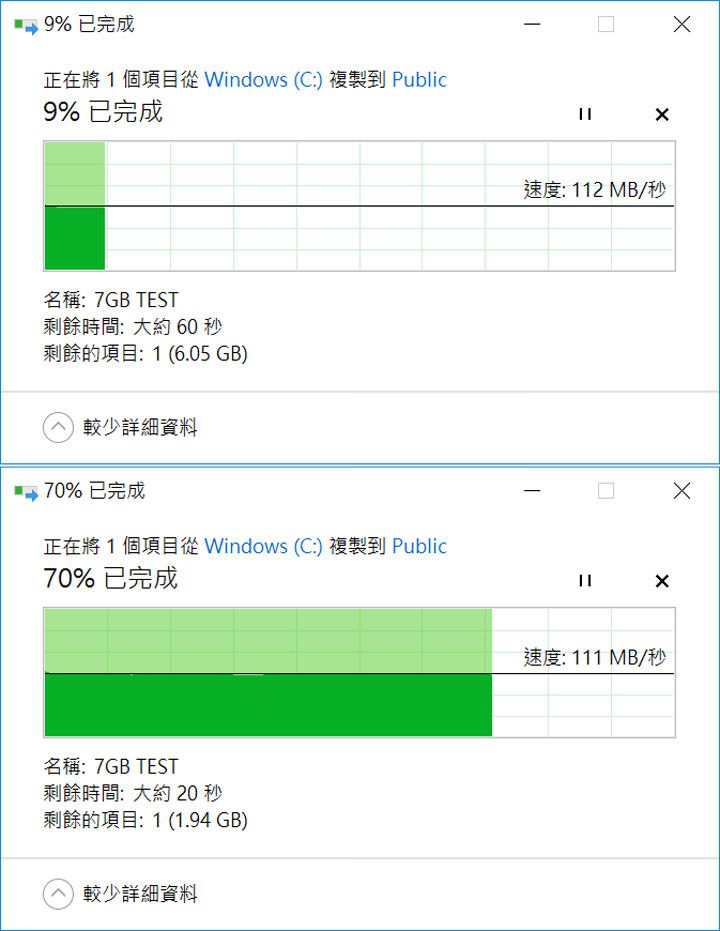

圖:透過 SMB 以網芳傳輸單檔 7GB(從電腦到 NAS),平均傳輸速度為 111.5 MB/s

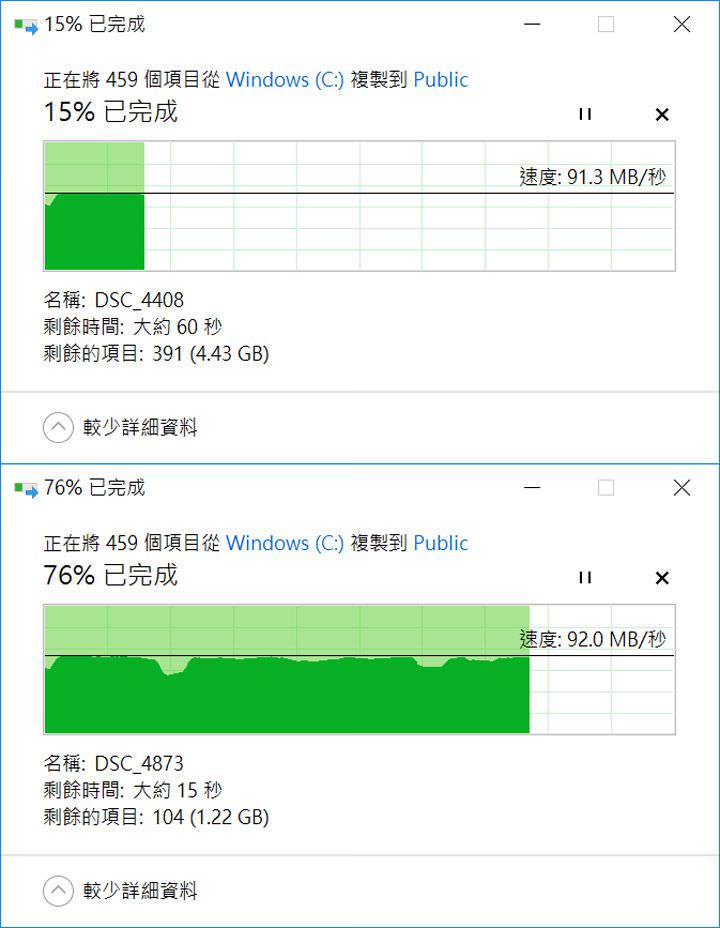

圖:透過 SMB 以網芳傳輸多檔 5.25GB(從電腦到 NAS),平均傳輸速度為 91.7 MB/s





10 GbE 網路環境傳輸測試

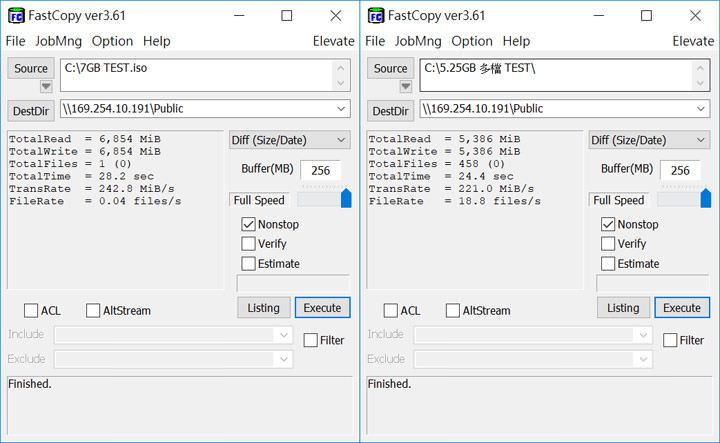

圖:透過 FastCopy 來測試單檔 7GB 的檔案,平均存取速度為 242.8 MiB/s(換算為 254.6 MB/s);測試多檔 5.25GB 的檔案,平均存取速度為 221 MiB/s(換算為 231.8 MB/s)。

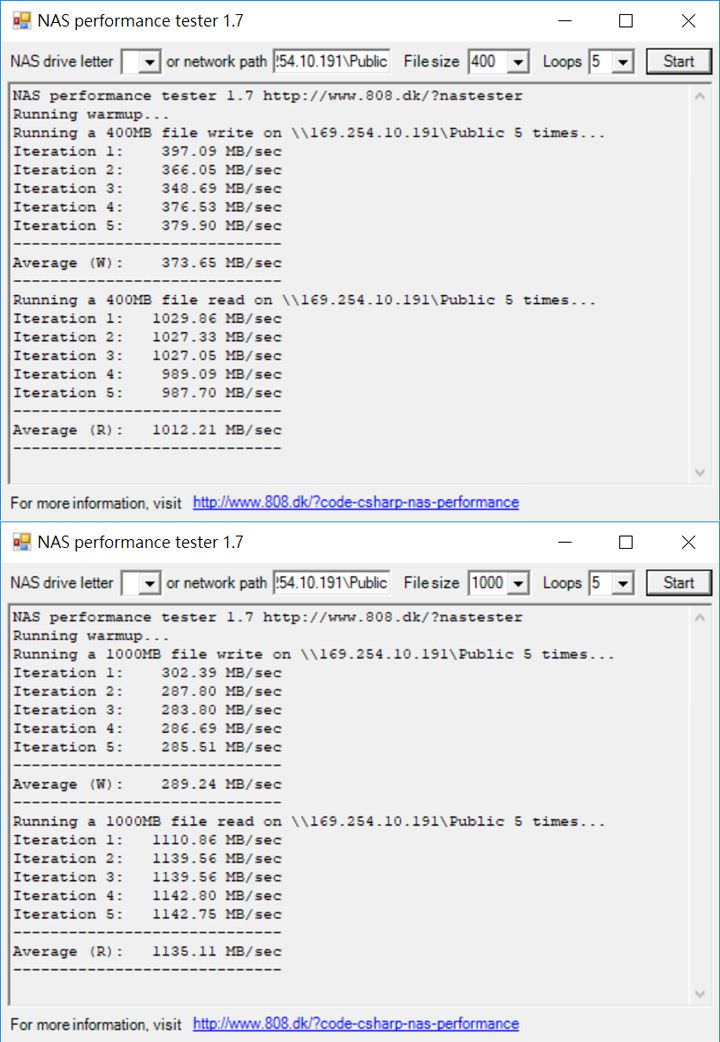

圖:透過 NAS Performance 來測試,檔案數設定為預設的 400,平均寫入為 373.65 MB/s,平均讀取為 1012.70 MB/s;另外檔案數設定為 1000,平均寫入為 289.24 MB/s,平均讀取為 1135.11 MB/s。

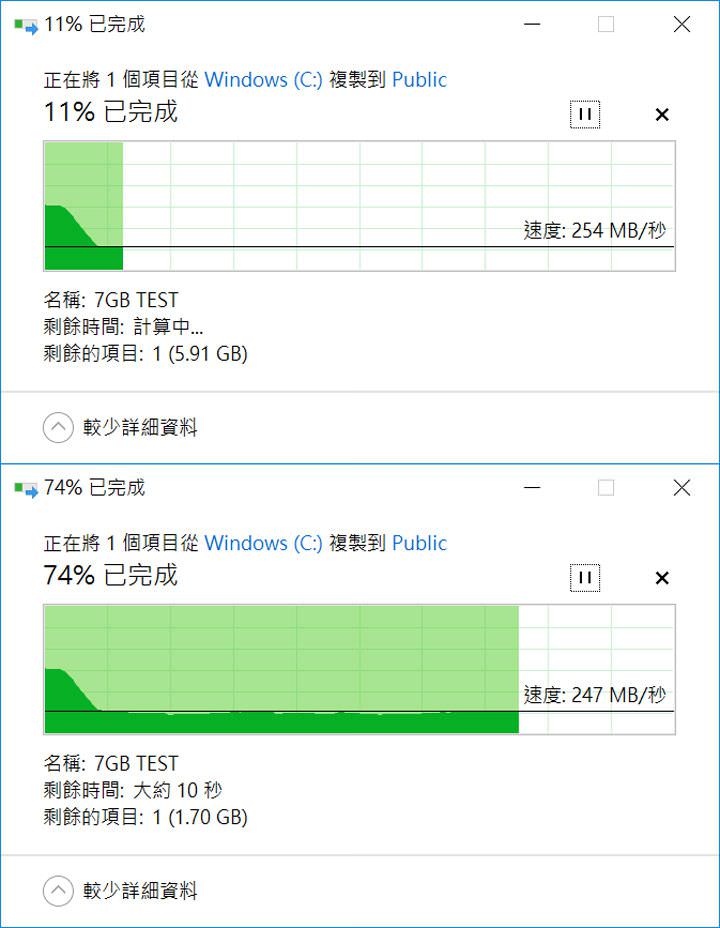

圖:透過 SMB 以網芳傳輸單檔 7GB(從電腦到 NAS),平均傳輸速度為 250 MB/s

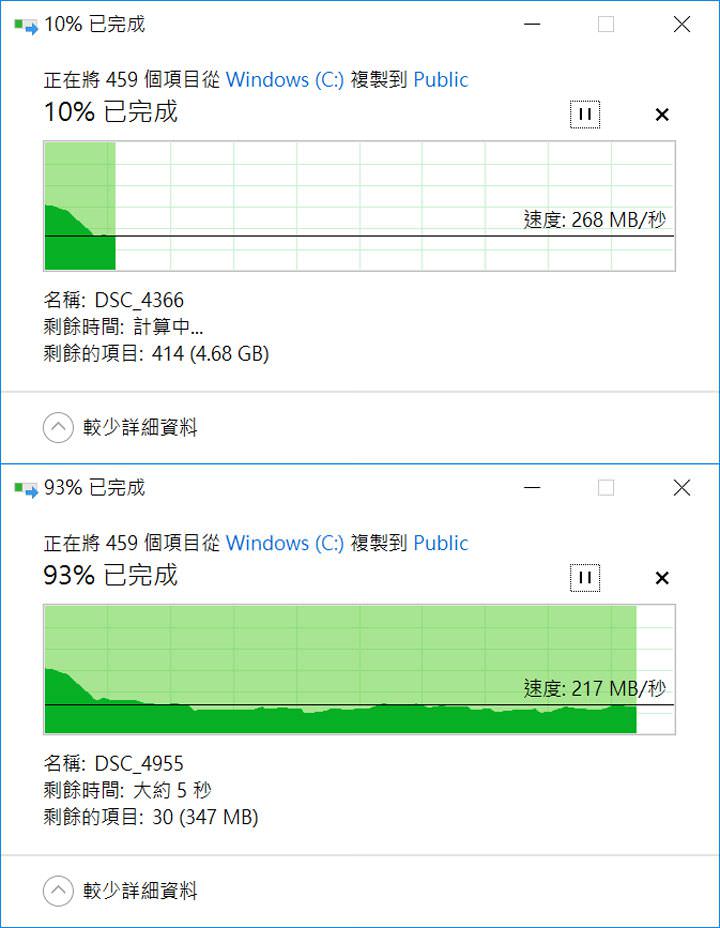

圖:透過 SMB 以網芳傳輸多檔 5.25GB(從電腦到 NAS),平均傳輸速度為 254.5 MB/s



同場加映:QNA-T310G1T 10GbE 極限網速測試

由於機械式硬碟的 RAID 架構有物理性上的限制,想要體現 10 GbE 等級的速度其實並不容易,為了進一步驗證 QNA-T310G1T 採用 Thunderbolt 3 to 10 GbE 在傳輸速度的極限,筆者直接採用 WD 黑標 M.2 NVMe 1TB SSD 建構 TVS-472XT 中的儲存池,讓測試環境的讀寫效能最佳化,下面我們就來看看實際測試的結果吧!

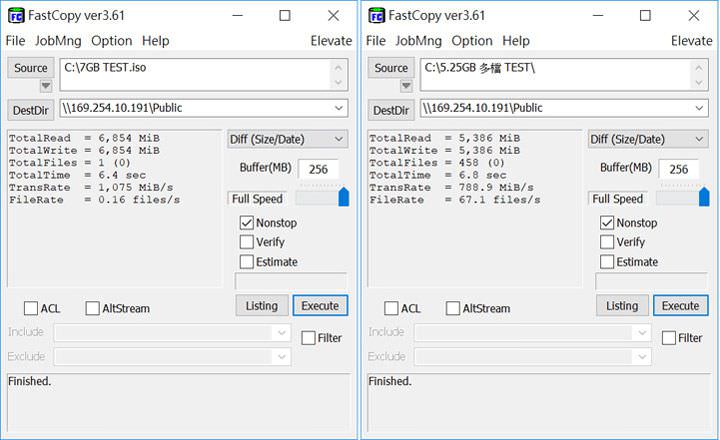

圖:透過 FastCopy 來測試單檔 7GB 的檔案,平均存取速度為 1075 MiB/s(換算為 1127.3 MB/s);測試多檔 5.25GB 的檔案,平均存取速度為 788.9 MiB/s(換算為 827.2 MB/s)。

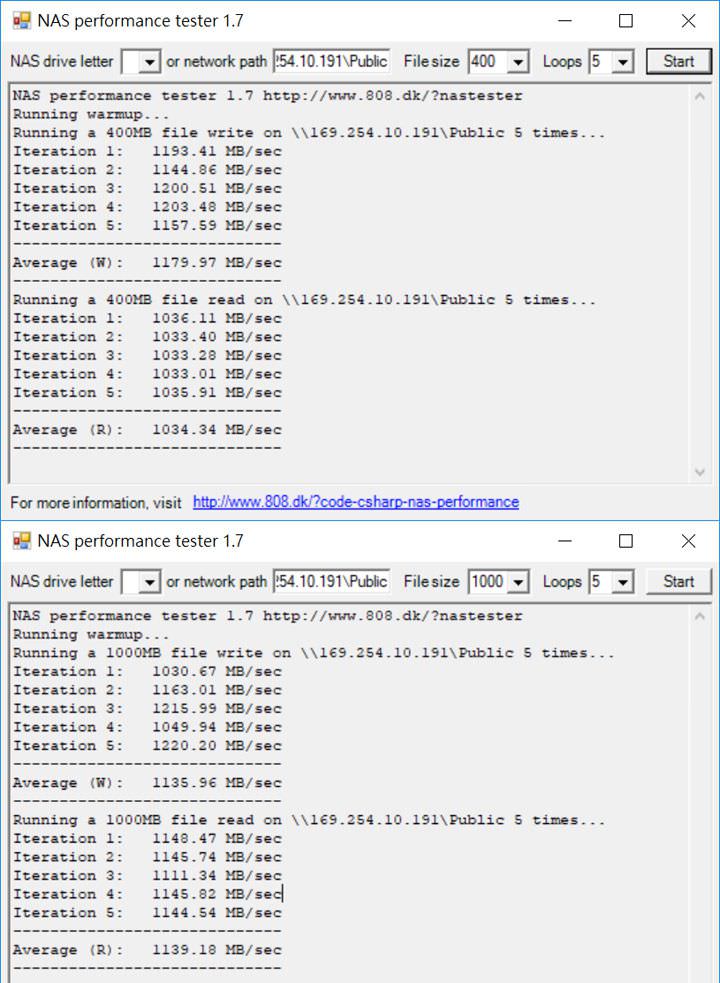

圖:透過 NAS Performance 來測試,檔案數設定為預設的 400,平均寫入為 1179.98 MB/s,平均讀取為 1034.34 MB/s;另外檔案數設定為 1000,平均寫入為 1135.96 MB/s,平均讀取為 1139.18 MB/s。

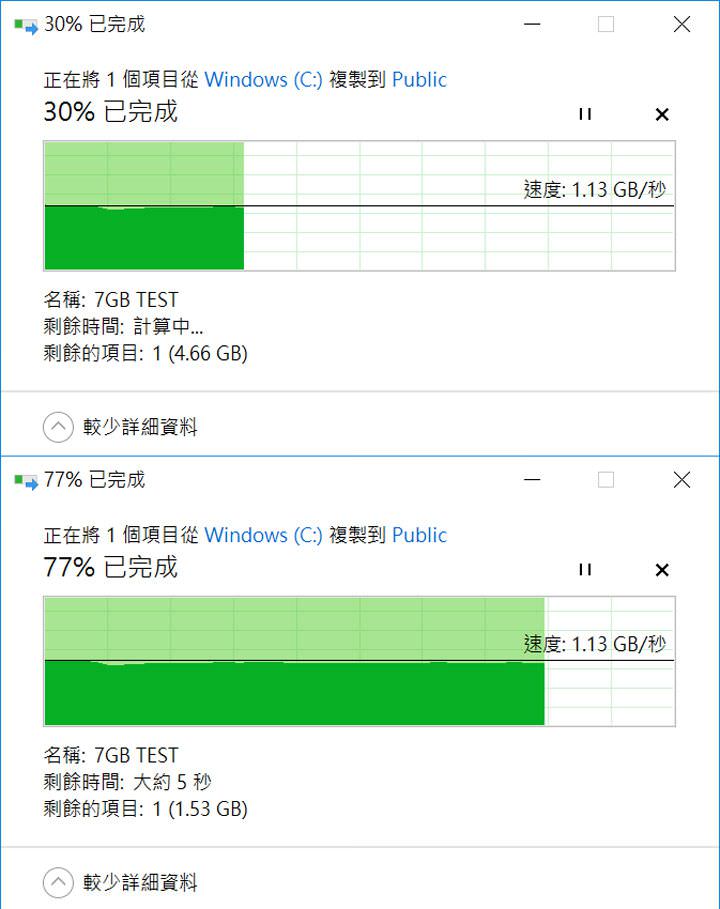

圖:透過 SMB 以網芳傳輸單檔 7GB(從電腦到 NAS),平均傳輸速度為 1.13 GB/s

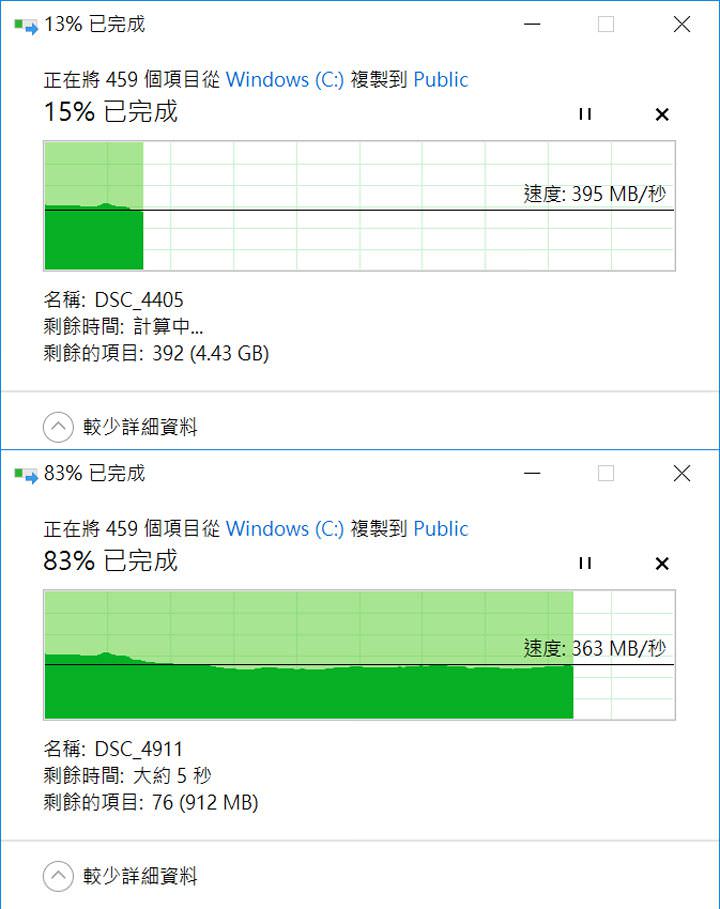

圖:透過 SMB 以網芳傳輸多檔 5.25GB(從電腦到 NAS),平均傳輸速度為 379 MB/s

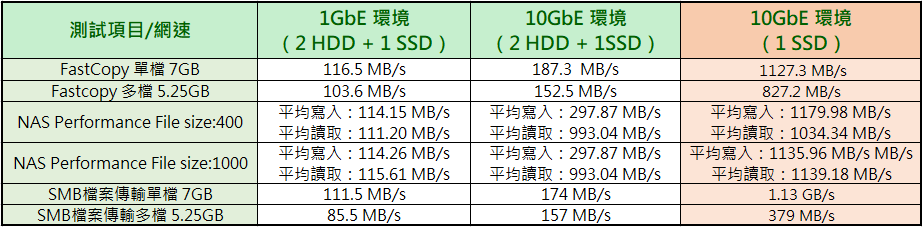

測試結果對照表





MTU 設定優化,傳輸速度更穩定!

在 QNAP 的官網上也提到,若是想要讓 QNA-T310G1T 完全發揮效能,在電腦端與 NAS 端都需要進行 MTU 的優化設定,所謂的 MTU,指的是「最大傳輸單元(Maximum Transmission Unit)」,意思就是網路通訊協議的某個層級所能通過的最大封包大小,由於 10GbE 的網速更快更穩定,因此會建議透過設定來將一般 GbE 網路預設的 1500 提升至 9000,來獲得更好的效果。



NAS端 MTU 設定方式

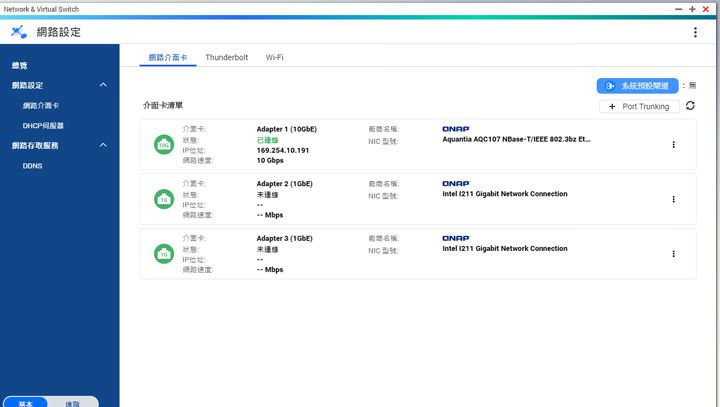

圖:在 已連結 QNA-T310G1T 的情況下,QNAP 的 QTS 系列中可在網路設定看到運作中的 10GbE 的網路,點選後方的選單鈕。

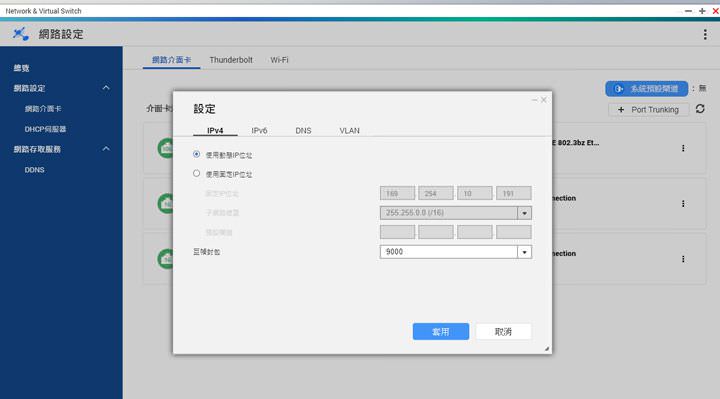

圖:在網路卡設定中的 IPv4 選單找到「巨幀封包」,並將數值由 1500 調整至 9000 即可。



電腦端 MTU 設定方式

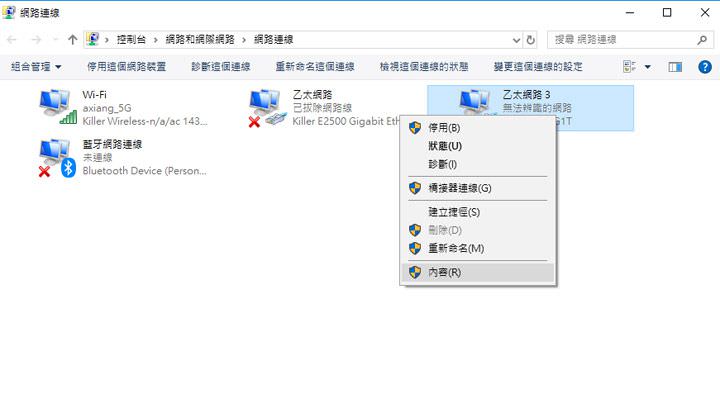

圖:在 已連結 QNA-T310G1T 的情況下,於「網路連線」中找到運作中的網卡,按下滑鼠右鍵並選擇「內容」。

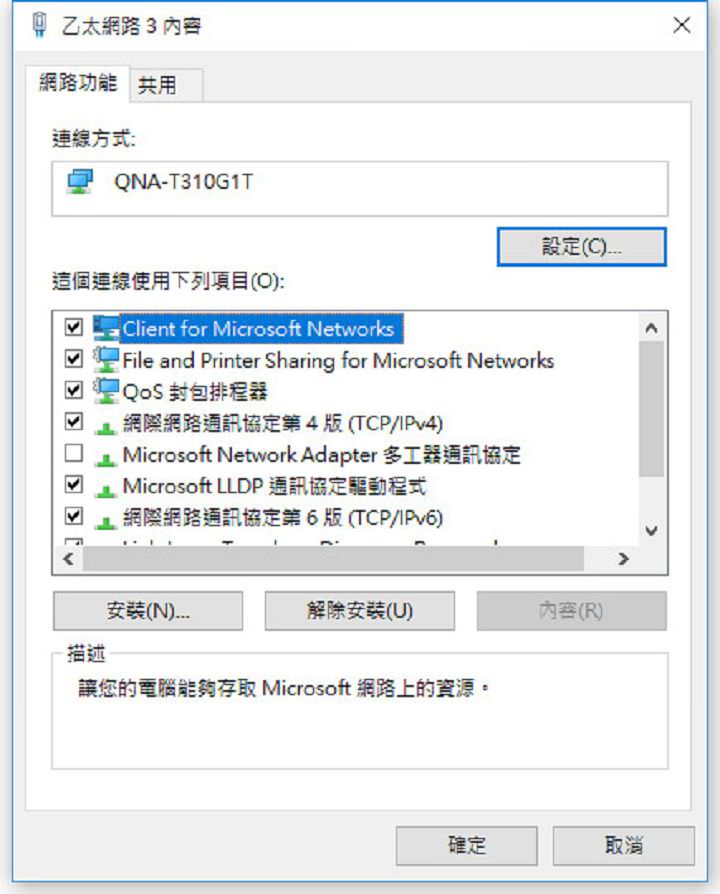

圖:在網路功能中選擇「設定」。

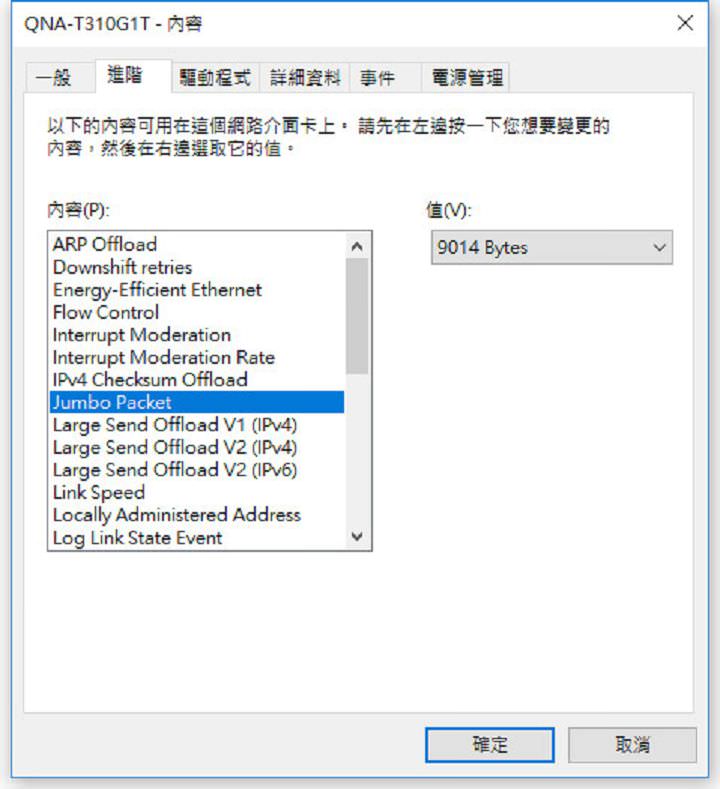

圖:在設定中找到「Jumbo Packet」的項目,並將右方的「值」調整至 9014 Bytes 即可。





小結:透過 QNA-T310G1T 輕鬆升級 10GbE 網速,搭配高效能 TVS-472XT 帶來最致效率體驗!</strong

從上面的開箱實測中,可以發現到透過 NAS Performance 的測試可以發現到,在雙 10TB 硬碟搭配 1TB NVMe SSD 組成的 Qtier 混合式架構儲存池的環境下,10GbE 的網速在讀取速度相較於 1GbE 有著 9 – 10 倍的效能,而寫入也有 2 – 2.5 倍的成績;另外若是以 1TB NVMe SSD 的高速環境下來測試,更能發揮接近 10GbE 網速的高效率,對於需要更強悍效能的使用者來說,透過效能更強大的 NVMe SSD 更能讓人體驗到 10 倍於 GbE 規格的高效率!





圖:QNA-T310G1T 可以讓電腦、筆電輕鬆擴充 10GbE 網路能力,搭配 QNAP 為數眾多的 10GbE 網路的 NAS 機種更能發揮最大效益。



除了 QNA-T310G1T 能讓原本沒有 10GbE 等級網卡的桌機、筆電,透過 Thunderbolt 3 來快速升級,對於需要大容量、多人工享且多工處理的高負載需求的使用者來說,QNAP TVS-472XT 更是一款功能全方位的選擇,除了內建 10GbE 網卡能夠與 QNA-T310G1T 完美搭配,4 Bay + 2 M.2 PCIe 的擴充性,更能滿足龐大數位資料儲存管理與分享的需求。除此之外, TVS-472XT 也內建了 HDMI 2.0 輸出,能支援最高 4K 60Hz 的超高解析度螢幕,同時也預載了雙 Thunderbolt 3 擴充介面,並提供另一組 PCIe 插槽,也能依照需求來安裝 SSD、無線網卡甚至是更高速的 40GbE 網卡,以及提升運算能力的圖形顯示卡…等,更能滿足使用者不同取向的需求。

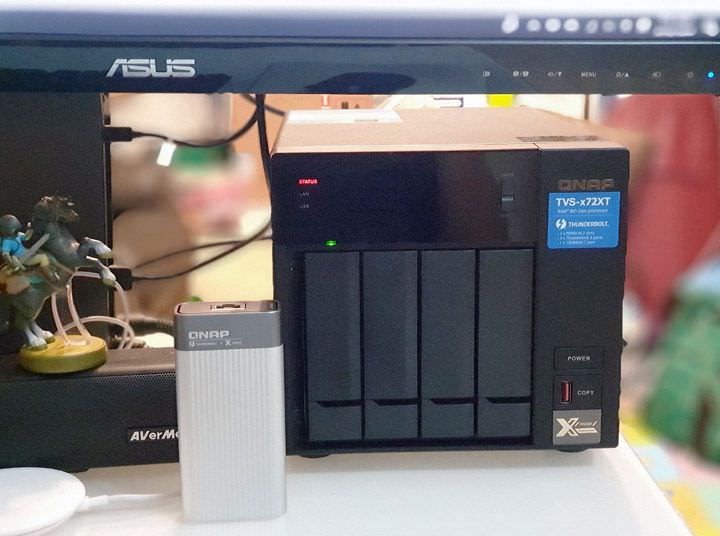

圖:TVS-472XT 與 QNA-T310G1T 的搭配,對於需要極高傳輸速度的多媒體剪輯創作,或是需要多人協作的使用環境可說是黃金組合!



當然,除了強悍的硬體規格,TVS-472XT 也內建了功能豐富且易於上手的的 QTS 系統,不僅採用親民的圖像化操作介面,也保留了讓使用者自行調校、設定的彈性,另外更能透過 App Center 下載安裝更多實用的應用程式,甚至透過內建完整的「虛擬機工作站」與「軟體容器工作站」,直接在 NAS 運行不同系統,滿足 IoT、AI、Machine Learning…等開發環境的需求。

透過 QNA-T310G1T 與 TVS-472XT 的黃金組合,為使用者帶來更為進階的高效率體驗,而且使用上更為簡單易懂,沒有繁複的設定,對於需要建置適合多人使用、穩定可靠、具擴充性的檔案備份與共享系統資源的專業工作者來說,這兩款產品真的是十分推薦的選擇!
