[Mobile] 新一代直播神器-圓剛 BU110 免驅動影像擷取器搭配高畫質相機與 CameraFi Live 打造高水準行動直播!

文章分類: 學習.思考, 硬體練功房, 超級G器人大戰



先前阿祥曾經在「臉書直播必備!圓剛 AverMedia GC510 擷取盒、BU110 UVC擷取卡、AM310 專業麥克風…讓你輕鬆分享遊戲畫面、外接高畫質單眼、收音也超清晰!」這篇文章中,和大家介紹到圓剛所推出的「口袋直播神器」-BU110 免驅動影像擷取器的開箱與電腦端連結單眼相機的直播應用,不過其實 BU110 除了可以應用在電腦之外,也能搭配 Android 手機與直播工具 CameraFi Live,直接連結高畫質的相機或單眼,來打造比手機相機更高畫質、更有彈性的應用方式。





在接下來的文章中,阿祥就透過記者會活動的現場報導的機會,來實際展示一下 BU110 搭配手機與高畫質數位相機來進行直播,下面就直接為大家看圖說故事,詳細講解使用的方式吧!

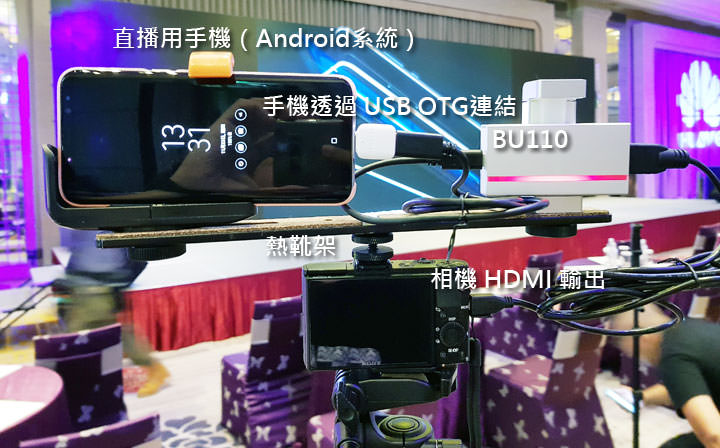

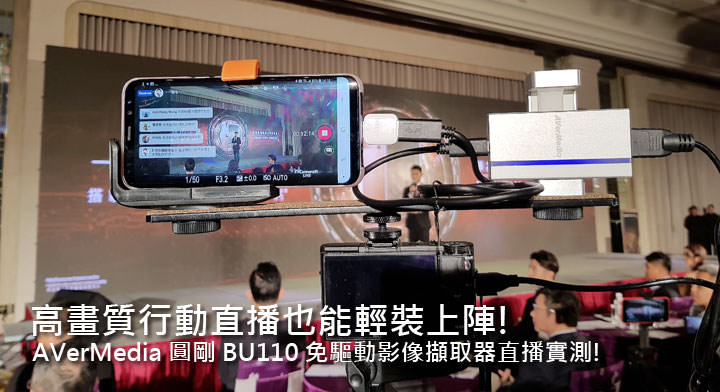

圖:上面的圖片就為大家展示 BU110 實際串接手機與相機的方式,這裡阿祥使用了一個熱靴架(兩端可迫緊熱靴連接螺)轉接一般腳架螺孔用的雙機座雲台平板,將手機與 BU110 使用手機用夾具固定在上頭,並將相關線材串接在一起。因為沒有買到超短版的線材,所以較長的連結線可用束線帶固定在雲台平板上。此次搭配 BU110 使用的是三星的 Galaxy S8+,以及 Sony RX100M2這款相機。

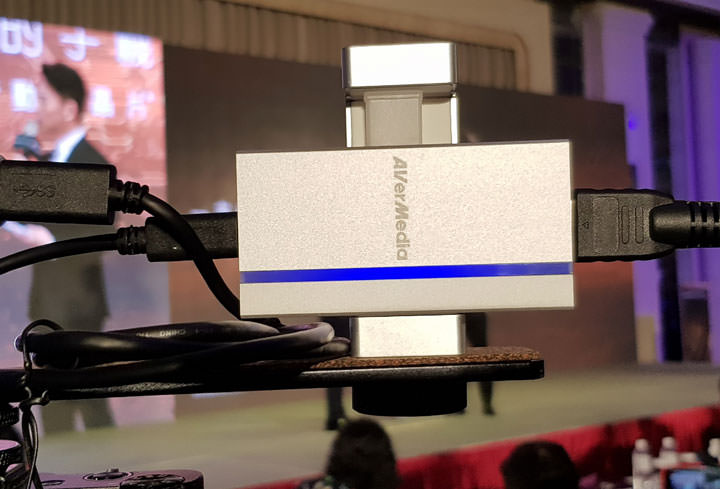

圖:由於 BU110 要比一般的手機寬度窄很多,因此在使用手機架固定時,需要另外找個小東西增加寬度來固定住。

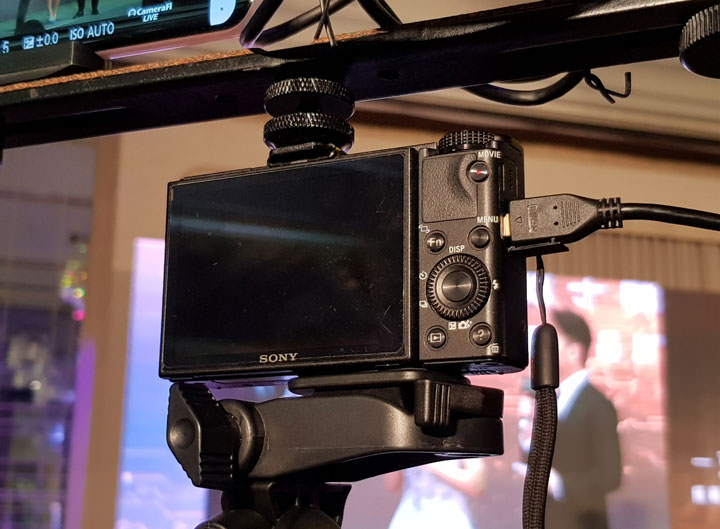

圖:BU110 連結至 Sony RX100M2 的 HDMI埠(HDMI mini),將相機拍攝的訊號輸出,這時候相機的LCD螢幕上的畫面會是關閉的狀態。






圖:手機端則需要利用 USB OTG,將BU110的訊號接入手機,並安裝 CameraFi Live,進行直播相關設定,即可將相機拍攝的內容直播出去囉!



上面已經展示了 BU110 實際透過手機直播的使用情境,接下來阿祥也要為大家詳細介紹一下,這款搭配 BU110 使用的直播軟體 CameraFi Live 該如何使用,詳細的說明請繼續看下去囉!





CameraFi Live 直播軟體使用介紹

CameraFi Live 是一款 Android 平台的直播工具,可支援 Youtube、Facebook、Twitch…等多個直播平台的直播工具,可以支援外接視訊作為直播來源,而且也可以像是電腦端所使用的直播工具(例如:OBS)一樣,可支援在直播中插入文字或是圖片,以子母畫面進行直播,甚至也能進行直播預告的設定,功能十分完備。

而 CameraFi Live 本身也是一款免費下載使用的 App,但前面提到的插入文字、圖片與去除廣告與浮水印的功能都需要額外付費,而且還不是一次買斷制,而是月費訂閱制。




圖:安裝並啟動 CameraFi Live 之後,進入到主頁,可以看到多個不同的直播平台圖示,我們可以選擇要直播的平台,點擊一下按鈕即可登入你的帳號。

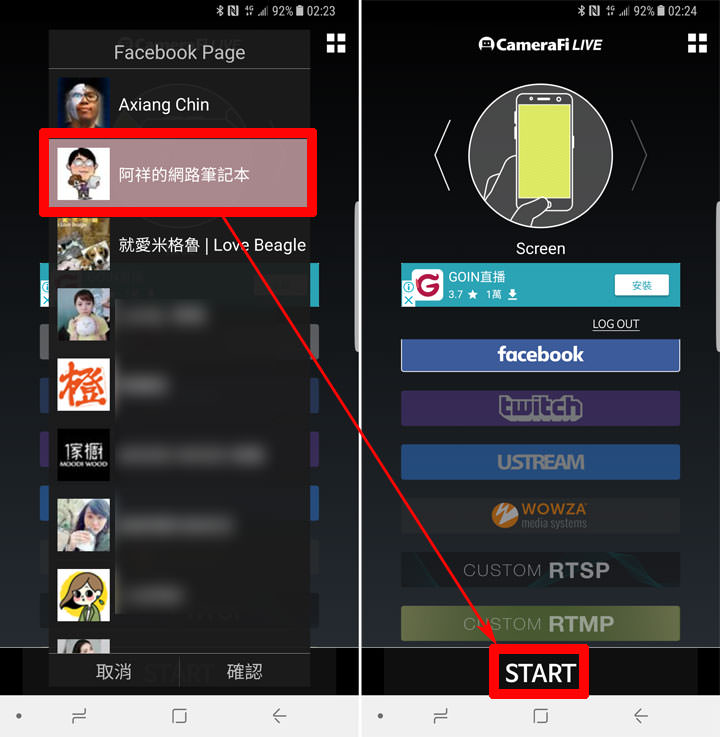

圖:以 Facebook 為例,登入後即可選個人頁面或是你有權限的粉絲頁,選擇後,按下「START」按鈕進入下一步設定。

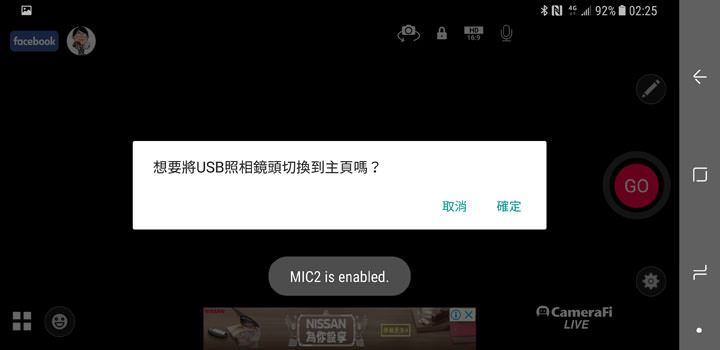

圖:透過 BU110 外接相機訊號之後,可以看到畫面上提示是否要將USB照相機鏡頭切換為主頁(預設為手機的主鏡頭),請選擇「確定」。

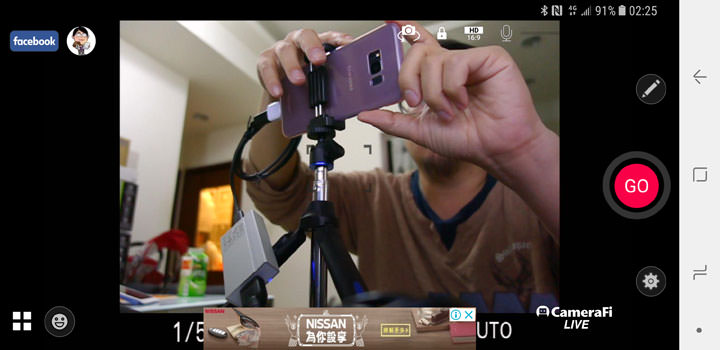

圖:這時候畫面上就會秀出相機拍攝的畫面,我們可以透過右下角的設定按鈕,來進行基本的設定。






圖:透過設定功能,我們可以設定直播的標題、類型、解析度與畫質…等訊息。






圖:設定完成後,按下「GO」鈕,即可預覽直播的名稱、讀取權限與解析度,設定無誤後,按下「建立」鈕。

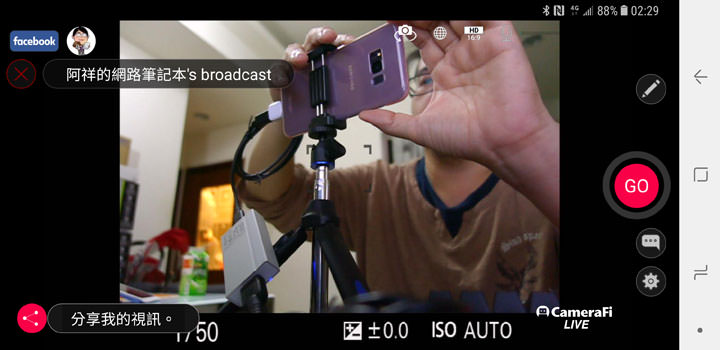

圖:以 Facebook 為例,這時候就會進入直播預告的模式(還未將視訊串流出去),需要再按一次「GO」鈕,才會正式進行直播。






圖:直播預告的樣子。

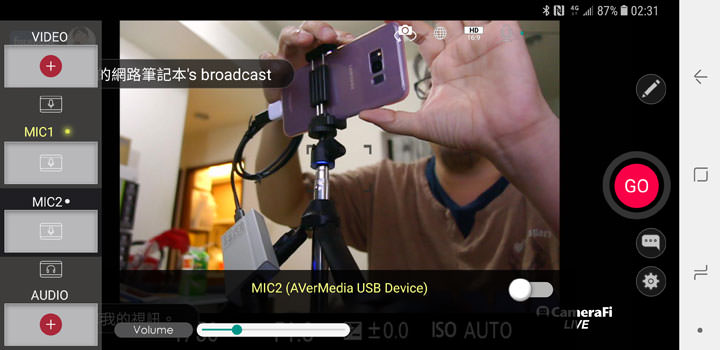

圖:在直播頁面時,我們可以透過左右滑動螢幕來開啟側邊選單,左方的選單可設定直播的視訊與音訊來源。

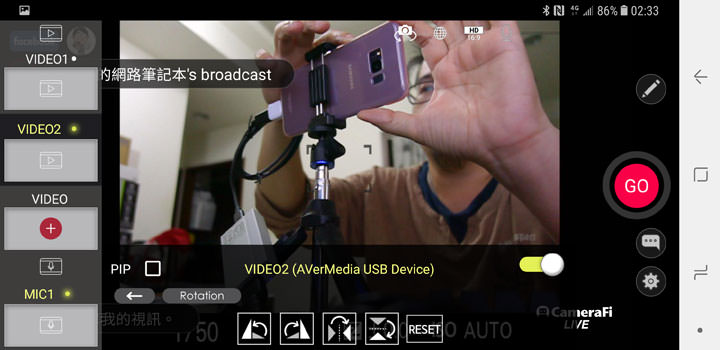

圖:視訊的設定可透過選單進行進一步的設定,包括順時針、逆時針旋轉,水平或垂直鏡像等,多視訊也可以用子母畫面的方式呈現。






圖:除了 BU110 輸入的影像,我們也可以開啟手機的前後鏡頭,以子母畫面的方式呈現。

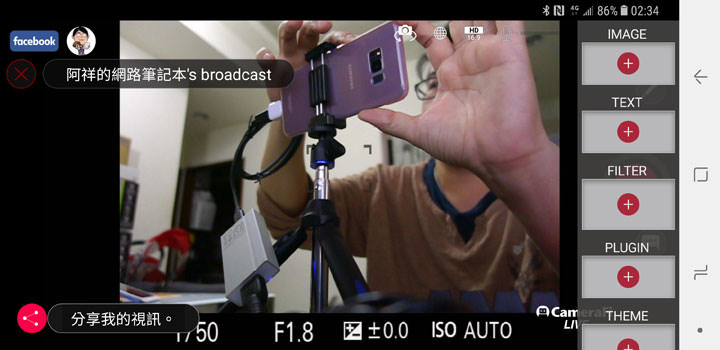

圖:在右側的選單,可在畫面上額外加上圖片、文字、濾鏡或是其他特效功能,不過這些功能大部份都是需要解鎖付費版才能使用。






圖:在直播時的畫面,右方會有直播持續的時間,左方可開啟查開即時留言。

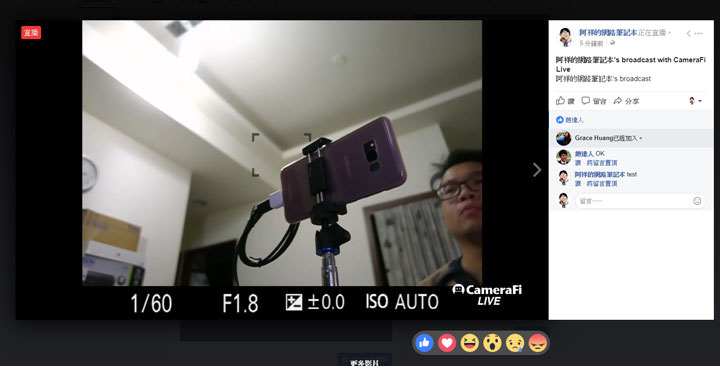

圖:在 Facebook 上直播畫面的樣子。

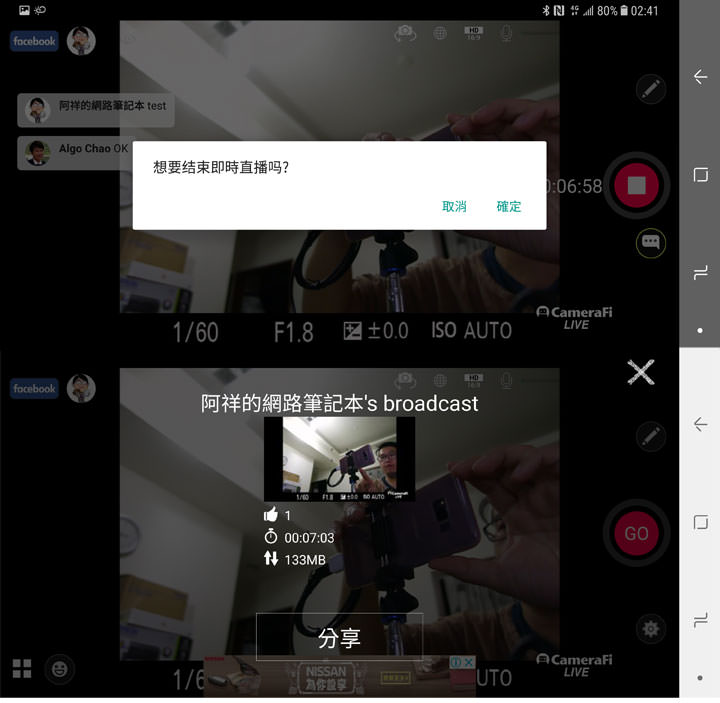

圖:在直播時按下右方停止鈕,可結束直播,這時候畫面上會顯示直播持續的時間、產生檔案大小與讚數,這時按下「分享」可將檔案分享至指定的應用程式,例如可選「Google 雲端硬碟」保存。





BU110 搭配 Sony RX100m2 與 Galaxy S8+ 直播影片範例

小結:以「設備輕量化」為主軸的高畫質直播解決方案首選!

經過了多個場次的測試之後,阿祥對於 Bu100 轉接相機的畫質呈現,以及輕巧易攜的特性十分滿意,相較於過去單純使用手機直播,轉接相機不僅帶來更好的畫質表現,也能充份利用相機可變焦的特性,依照現場需求,可隨時切換不同的畫面範圍,使用上也更有彈性。


圖:透過 Bu110 串接手機與相機,可以大幅提升直播的品質,真的十分值得推薦。



除了使用在手機上,Bu110 同樣也可以用在電腦平台上的直播,搭配電腦或筆電原本的Webcam以及專業直播軟體,做出子母畫面、或是多機切換的效果,讓你的直播內容更為吸睛,也能進一步發揮你的創意,讓直播內容更具可看性!






圖:前面也提到 CameraFi Live 雖然是免費下載,但美中不足的是畫面上會有廣告與浮水印影響,另外更多專業功能也需要額外付費訂閱才能使用。不過好在目前 Bu110 有和 CameraFi Live  原廠合作,只要購買 Bu110,並透過序號登入,即可獲得價值新台幣 1,600元的 CameraFi Live  6個月付費版訂閱序號,真的是太佛心啦了吧?
